2-1-7-3 : Charge symétrique, enceinte passe-bande du 6^e ordre

Mise à jour : 3 mai 2026, Antidote 12.



Principe :



Simulation :

Janvier 2012 : J'ai reçu un email de la part de Jean-Marie GRANDEMANGE, qui m'a fourni plusieurs PDF de l'AFDERS dont un de mars 1994 concernant la charge symétrique telle qu'elle est défini ici.
Ce PDF permet de calculer ce type d'enceinte avec les outils disponibles dans le site.

Le calcul demande de préciser les deux volumes, et les deux fréquences d'accord.
Pour partir sur une base pas trop éloignée de la réalité, les valeurs proposées par défaut sont calculées avec les paramètres du haut-parleur choisi.
Je suis parti sur un grand volume Va calculé comme s'il était en Bass-reflex, Va = 5.6 * Vas * Qts².
Le 2^e volume Vb et l'accord du volume Fb sont calculés exactement comme si l'enceinte était une enceinte passe-bande du 4^e ordre.
Enfin l'accord Fa est calculé en Fb / 3.
Vous aurez à modifier ces valeurs par essais successifs.

Cette enceinte ne convient pas pour les HP de Qts élevé.

Calcul de l'enceinte passe-bande du 6^e ordre.



Volumes et accords :

Volume Va et accord Fb :

J'ai repris l'optimisation de l'enceinte passe-bande du 4^e ordre, pour fixer deux des quatres valeurs nécessaires au calcul.
Cela permet d'éviter de trop partir dans les choux.
Les valeurs sont proposées par défaut, vous pouvez les changer.
Pour moi, ce sont de bonnes valeurs de départ.



Volume Vb et accord Fa :

Je propose des valeurs par défaut qui ne donnent pas un résultat abérrant.
En essayant à partir de ces valeurs, je n'arrive pas à faire beaucoup mieux.



4^e ou 6^e ordre ?

Je n'arrive pas à voir l'intérêt d'une enceinte passe-bande du 6^e ordre, par rapport à l'enceinte passe-bande du 4^e ordre, quand on veut un résultat haute-fidélité, c'est-à-dire avec une réponse droite et horizontale.



Une enceinte RCF passe-bande du 6^e ordre :

Un internaute est venu chez moi avec un caisson de grave de sono RCF équipée d'un 38 cm de la même marque.
La référence du haut-parleur n'existe pas, l'étiquette avait été enlevée.

Le volume arrière, du côté de l'aimant du haut-parleur, fait 75 L, avec un évent de 40 cm de largeur, 8 cm de hauteur et 34 cm de profondeur.
La fréquence d'accord, calculée avec les outils du site, est à 51.6 Hz.
Un évent circulaire de même surface, diamètre 20.2 cm, aurait un accord à 51.0 Hz.

Le volume avant, du côté de la membrane du haut-parleur, fait 28 L, avec un évent de 34 cm de largeur, 6 cm de hauteur et 8 cm de profondeur.
La fréquence d'accord, calculée avec les outils du site, est à 121.5 Hz.
Un évent circulaire de même surface, diamètre 16.1 cm, aurait un accord à 104.1 Hz, très proche de la valeur mesurée.

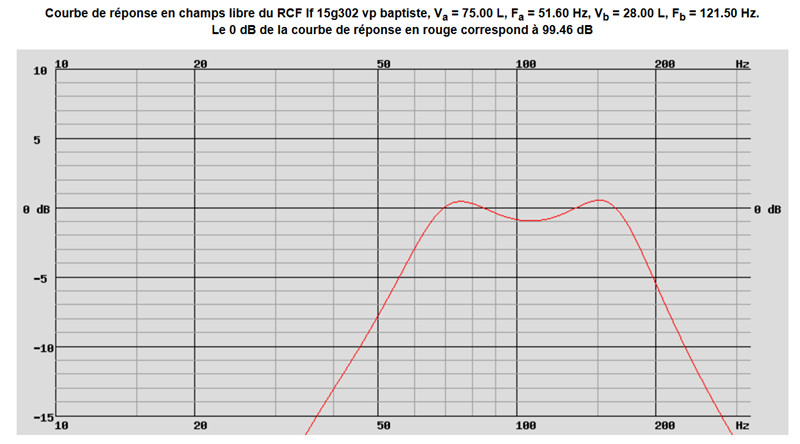

Avec ces valeurs, la bande passante calculée avec l'outil de calcul des enceintes passe-bande du 6^e ordre est ci-dessous.
Bande passante de 60 à 186 Hz à -3 dB et de 54 à 204 Hz à -6 dB.
Pour un caisson de grave de sono, je trouve la position de la bande passante trop du côté haut-grave et bas médium, et pas du tout côté extrême grave.



J'ai mesuré cette enceinte :

• Avec un DATS V3 pour le haut-parleur seul, sorti de son enceinte, dans le but d'avoir les T&S du haut-parleur.
  En base de donnée c'est le "LF 15G302 vp baptiste".
• Avec un DATS V3 pour le haut-parleur monté dans le volume arrière avec son évent, sans le volume ni l'évent avant, dans le but d'avoir la fréquence d'accord mesurée de l'évent arrière.
• Avec un DATS V3 pour l'enceinte complète, dans le but d'avoir la courbe d'impédance globale.
• Avec ARTA, avec un loopback en dual channel, pour avoir une référence temporelle précise, et pour avoir la mesure de la réponse et de la phase acoustique aussi juste que possible.
  La mesure de la réponse et de la phase acoustique utilisent l'ampli de l'enceinte, avec un filtre passe-bas à 100 Hz.



Trois mesures de la réponse et de la phase acoustique ont été réalisées :

• À 3 cm de l'évent du grand volume.
• À 3 cm de l'évent du petit volume.
• À 1 m de l'enceinte, au milieu des deux évents.

Le but de ces mesures est de montrer les différences de phase entre les deux évents, et la combinaison des deux.



Mesures d'impédance :

J'ai relevé la fréquence d'accord vers le minimum d'impédance, là ou la phase électrique passe à 0°.

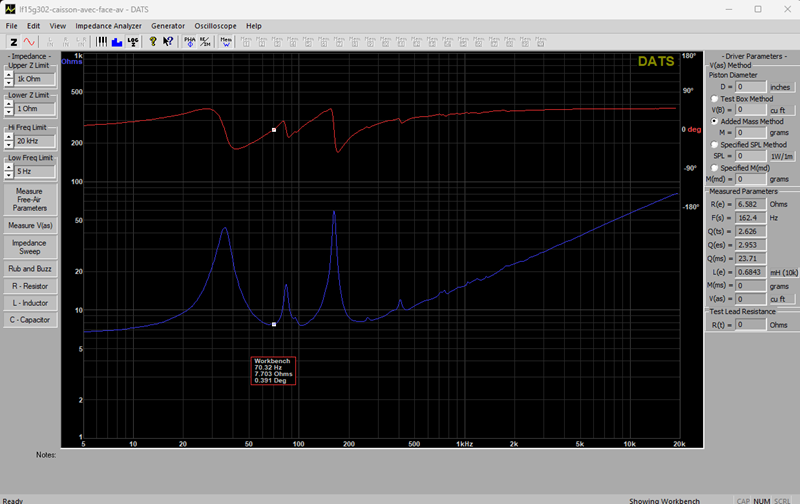

Il y a un accord à 70.32 Hz, assez éloignés des 51.6 Hz calculés avec la taille de l'évent.

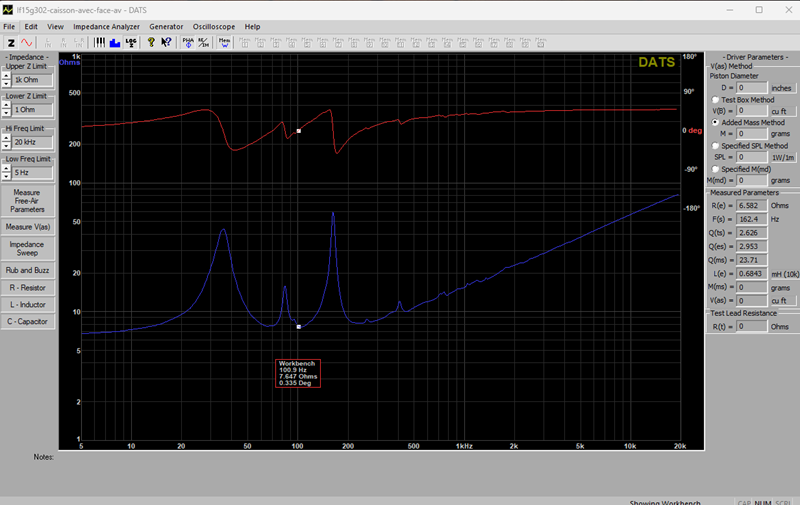

Il y a un accord à 100.9 Hz, lui aussi assez éloignés des 121.5 Hz calculés avec la taille de l'évent.



Mesures de la phase acoustique :

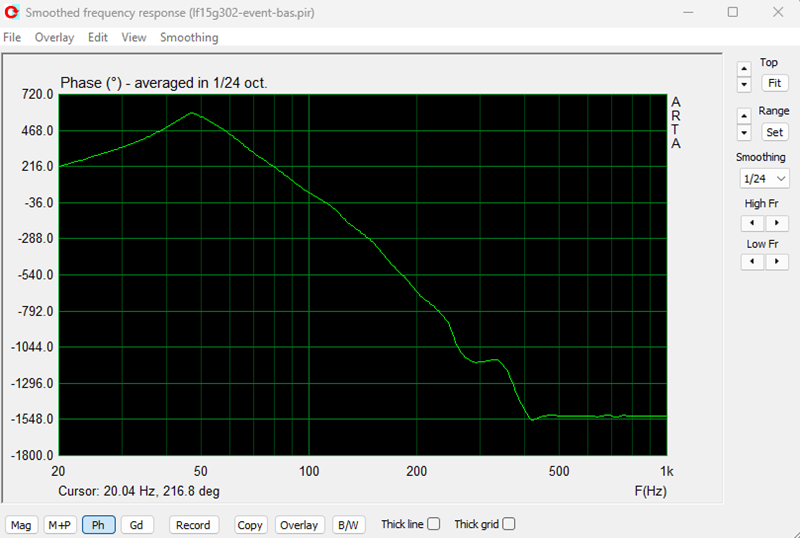

Évent à l'arrière du haut-parleur :

Phase acoustique 300° environ à 70 Hz, 27° environ à 100 Hz.

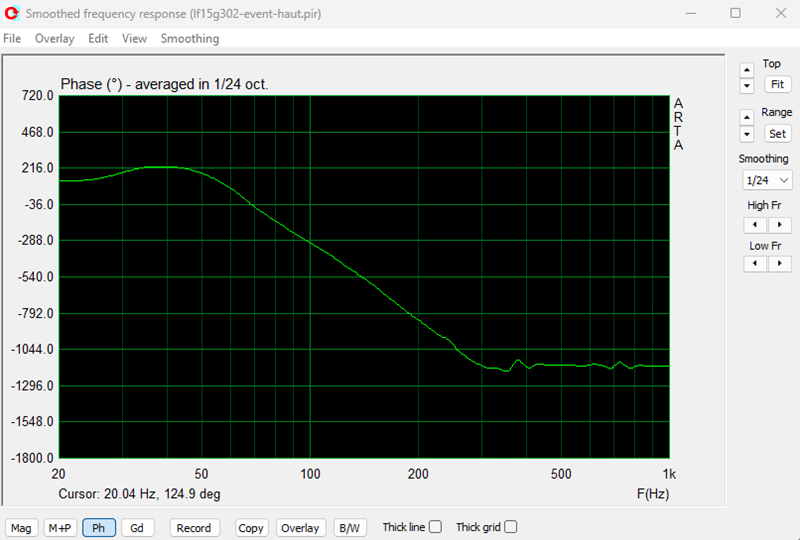

Évent à l'avant du haut-parleur :

Phase acoustique -36° environ à 70 Hz, -288° environ à 100 Hz.

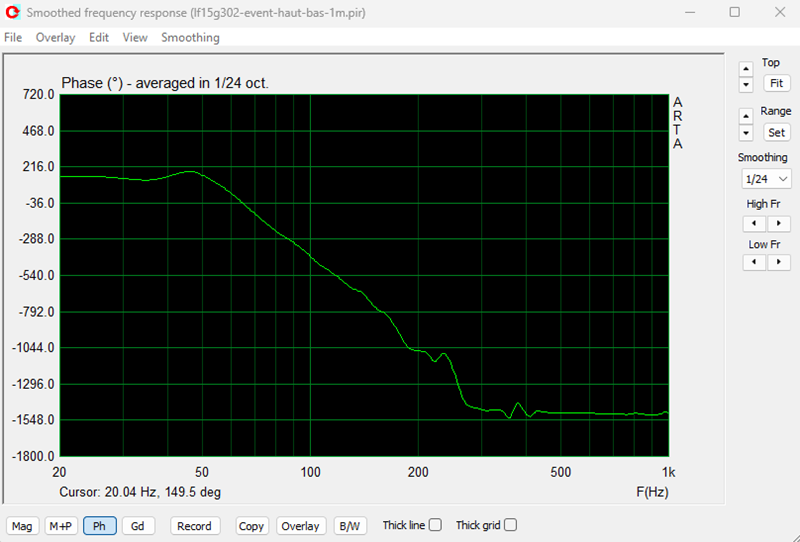

À 1 m de l'enceinte, entre les deux évents :

Phase acoustique -100° environ à 70 Hz, -415° environ à 100 Hz.
