		Le site de Dominique, un amateur passionné

• 1 : Technique, PC hi-fi, mesure, câbles
  • 1-1 : Notions techniques
    • 1-1-1 : L'auditeur
      • 1-1-1-1 : La haute fidélité
      • 1-1-1-2 : Les audiophiles
      • 1-1-1-3 : Philosophie audiophile
      • 1-1-1-4 : Ambition, potentiel et résultats à l'écoute
      • 1-1-1-5 : Le nécessaire et l'accessoire
      • 1-1-1-6 : Vrais problèmes, bonnes et moins bonnes solutions
      • 1-1-1-7 : Mon audition a changé
    • 1-1-2 : Théorie sur les haut-parleurs
      • 1-1-2-1 : haut-parleurs, aspects théoriques
      • 1-1-2-2 : Grave, médium et aigu
      • 1-1-2-3 : Le grave
      • 1-1-2-4 : Grave rapide
      • 1-1-2-5 : La masse de la membrane d'un haut-parleur de
        graves est-elle un ennemi de sa réponse transitoire ?
      • 1-1-2-6 : La dynamique en Hi-Fi
      • 1-1-2-7 : Masse mécanique de rayonnement arrière
      • 1-1-2-8 : SPL théorique d'un haut-parleur
      • 1-1-2-9 : Célérité de l'air, C et Ro
      • 1-1-2-10 : Champ libre
      • 1-1-2-11 : Comprendre facilement le groupe délai
      • 1-1-2-12 : Octave et calculs associés
    • 1-1-3 : Caractéristiques des haut-parleurs
      • 1-1-3-1 : Des données haut-parleur juste
      • 1-1-3-2 : Directivité des haut-parleurs
      • 1-1-3-3 : Les non-linéarités
      • 1-1-3-4 : Les transitoires
      • 1-1-3-5 : Schéma électrique équivalent à un haut-parleur
      • 1-1-3-6 : Calculs avec plusieurs haut-parleurs
      • 1-1-3-7 : Calculs en base de données, paramètres T&S
    • 1-1-4 : La phase acoustique
      • 1-1-4-1 : Menu global sur la phase acoustique
      • 1-1-4-2 : La phase acoustique
      • 1-1-4-3 : La correction numérique les monitors
        de studio NEUMANN et HEDD
      • 1-1-4-4 : La mise en phase des haut-parleurs
      • 1-1-4-5 : Mesure de la phase acoustique d'une enceinte
      • 1-1-4-6 : Filtre passe tout
      • 1-1-4-7 : Phase et temps de propagation de groupe
        d'un filtre
    • 1-1-5 : Correction des HP montés dans leur enceinte
      • 1-1-5-1 : Ma courbe cible
      • 1-1-5-2 : Baffle step : Correction de la taille
        de la face avant de l'enceinte
      • 1-1-5-3 : Égaliseur et égalisation
      • 1-1-5-4 : Limiter la courbe de réponse d'une enceinte
      • 1-1-5-5 : Courbe ISO 2969X
      • 1-1-5-6 : Loi des 400 000
      • 1-1-5-7 : Absorption atmosphérique
      • 1-1-5-8 : Influence du local sur les enceintes acoustiques
      • 1-1-5-9 : La grosse caisse et la guitare basse en Hi-Fi sous 125 Hz
    • 1-1-6 : Impédance et branchement
      • 1-1-6-1 : Impédance d'une enceinte
    • 1-1-7 : Commerce
      • 1-1-7-1 : Enceintes et amplis du commerce
      • 1-1-7-2 : Bêtisier
      • 1-1-7-3 : Puissance minimale de l'ampli
      • 1-1-7-4 : Les lecteurs CD
      • 1-1-7-5 : Le haut de gamme, revues Hi-Fi et salons
    • 1-1-8 : Divers
      • 1-1-8-1 : Réparation des HP
      • 1-1-8-2 : Placement optimal des enceintes
        dans votre pièce d'écoute
      • 1-1-8-3 : Orientation des enceintes
        par rapport au point d'écoute
      • 1-1-8-4 : Hi-Fi et vidéo sur les forums
      • 1-1-8-5 : Écoute des autres systèmes
      • 1-1-8-6 : Je débute : Le cahier des charges de vos enceintes
      • 1-1-8-7 : La Hi-Fi pour les débutants
      • 1-1-8-8 : Le son 3D à partir d’un Signal Stéréo
    • 1-1-9 : Livres
      • 1-1-9-1 : Les livres
      • 1-1-9-2 : Les composants passifs, leurs influences
        sur le son
      • 1-1-9-3 : Une enceinte donnée, un HP unique
      • 1-1-9-4 : L'enceinte PHONOPHONE BG
      • 1-1-9-5 : Table des matières, les haut-parleurs
        par G.A. BRIGGS en 1962
      • 1-1-9-6 : Table des matières, Reproduction sonore
        à haute-fidélité par G.A. BRIGGS en 1958
  • 1-2 : PC et Hi-Fi, corrections par convolution
    • 1-2-1 : Philosophie et méthodes applicables à la convolution
      • 1-2-1-1 : Philosophie audiophile
      • 1-2-1-2 : Philosophie sur la distance de mesure
      • 1-2-1-3 : La phase acoustique
      • 1-2-1-4 : Pourquoi faut-il corriger ?
      • 1-2-1-5 : Corrections par convolution de vos enceintes acoustiques
      • 1-2-1-6 : Plan d'expérience sur les corrections par convolution
      • 1-2-1-7 : Ma courbe cible
      • 1-2-1-8 : La transformée de Linkwitz
      • 1-2-1-9 : Limiter la courbe de réponse d'une enceinte
      • 1-2-1-10 : Mesure de la phase acoustique
    • 1-2-2 : Dématérialisation et égalisation
      • 1-2-2-1 : Le B A BA de la musique dématérialisée
      • 1-2-2-2 : PC et Hi-Fi
      • 1-2-2-3 : PC juke-box
      • 1-2-2-4 : PC multiroom
      • 1-2-2-5 : PC radio
      • 1-2-2-6 : Correction de la phase acoustique
      • 1-2-2-7 : Filtrage
      • 1-2-2-8 : Synoptique de 5 configurations
      • 1-2-2-9 : La touche mono numérique
      • 1-2-2-10 : Réduire la stéréo
    • 1-2-3 : Les briques de base
      • 1-2-3-1 : Foobar, Resampleur SoX, Convolver
      • 1-2-3-2 : JRiver
      • 1-2-3-3 : rePhase
      • 1-2-3-4 : Que faut-il corriger ?
      • 1-2-3-5 : Correction sans mesure
      • 1-2-3-6 : Audacity
      • 1-2-3-7 : VSTHost et Convolver VST
      • 1-2-3-8 : Correction par convolution multisource
      • 1-2-3-9 : Exact Audio Copy et le format flac
      • 1-2-3-10 : L'upsampling
      • 1-2-3-11 : Piloter Foobar avec une tablette
      • 1-2-3-12 : Par quoi remplacer un mini DSP ?
      • 1-2-3-13 : Dante
    • 1-2-4 : De l'aide pour vos corrections par convolution
  • 1-3 : La mesure
    • 1-3-1 : Matériel de mesure
      • 1-3-1-1 : Pourquoi faut-il s'équiper d'un système de mesure ?
      • 1-3-1-2 : Matériel pour la mesure d'un HP ou d'une enceinte
      • 1-3-1-3 : Mesures dans les revues
      • 1-3-1-4 : Mesures et mise au point : Contexte et méthode
    • 1-3-2 : Mesures d'impédance
      • 1-3-2-1 : Mesure de Fs, Re, Qms, Qes, Qts et Sd
      • 1-3-2-2 : Mesure de Mms, Vas et BL
      • 1-3-2-3 : Formulaire de calcul des paramètres mesurés, 1/5
      • 1-3-2-4 : Mesure spécifique pour un tweeter
      • 1-3-2-5 : Moyenne des paramètres T&S
    • 1-3-3 : Mesures avec un micro
      • 1-3-3-1 : Mesure courbe de réponse
        en bruit rose
      • 1-3-3-2 : Mesure MMM au point d'écoute
        en bruit rose
      • 1-3-3-3 : Mesure de la phase acoustique
        et de la réponse, en sweep
      • 1-3-3-4 : Garder la partie utile de l'impulsion
      • 1-3-3-5 : Traiter dans Excel le multifenêtrage
      • 1-3-3-6 : Réglage des délais entre les HP
      • 1-3-3-7 : Les effets du sol pendant la mesure
      • 1-3-3-8 : Mesure de la distorsion d'une enceinte
    • 1-3-4 : Mesures au banc Klippel
      • 1-3-4-1 : Distorsion et bass-reflex
  • 1-4 : Les câbles
    • 1-4-1 : Qu'est-ce qu'un câble ?
      • 1-4-1-1 : Préambule
      • 1-4-1-2 : Qu'est-ce qu'un câble ?
      • 1-4-1-3 : Une approche câble différente
    • 1-4-2 : Les boucles de masse
      • 1-4-2-1 : Bourdonnements, ronflettes et autres bzzzz
      • 1-4-2-2 : La prise de terre de nos appareils hi-fi
      • 1-4-2-3 : Terre, masse et boucle de masse
      • 1-4-2-4 : Diagnostic de votre installation
      • 1-4-2-5 : Les solutions
      • 1-4-2-6 : Réduire la taille des boucles de masse
      • 1-4-2-7 : Le câblage des studios d'enregistrement
    • 1-4-3 : Les câbles de liaison
      • 1-4-3-1 : Les câbles de modulation RCA et XLR
      • 1-4-3-2 : Les câbles pour liaison numérique
      • 1-4-3-3 : Les câbles pour liaison HP
      • 1-4-3-4 : Branchements ampli vers HP, bicâblage
      • 1-4-3-5 : Les câbles secteur
      • 1-4-3-6 : Câble HDMI
      • 1-4-3-7 : Essais à l'écoute sur les câbles
      • 1-4-3-8 : La connectique
      • 1-4-3-9 : La soudure
  • 1-5 : Autour des HP et enceintes
    • 1-5-1 : Détails et solutions
      • 1-5-1-1 : Les détails qui changent tout
      • 1-5-1-2 : Les solutions qui marchent
      • 1-5-1-3 : Ajouter un égaliseur analogique dans la chaîne
    • 1-5-2 : Les antennes FM, DAB et UHT
      • 1-5-2-1 : L'antenne FM
      • 1-5-2-2 : Les antennes UHF pour TNT
      • 1-5-2-3 : L'antenne DAB
    • 1-5-3 : Les résonateurs
      • 1-5-3-1 : Résonateur de HELMHOLTZ
      • 1-5-3-2 : Résonateur dynharmonique
    • 1-5-4 : Platine vinyle
      • 1-5-4-1 : Gabarit de réglage bras et cellule
    • 1-5-5 : Branchement d'un haut-parleur sur un ampli à tubes
      • 1-5-5-1 : Branchement d'un haut-parleur sur un ampli à tubes
  • 1-6 : Acoustique des pièces et studios
    • 1-6-1 : Le traitement acoustique d'un studio
      d'enregistrement
    • 1-6-2 : Plusieurs approches distinctes
      pour le traitement acoustique en studio
    • 1-6-3 : Liens traitements acoustiques
    • 1-6-4 : Annuler l'influence de la pièce
      dans les graves
• 2 : Baffles, enceintes, calculs, réalisations, HC
  • 2-1 : Enceintes fermées
    • 2-1-1 : Les enceintes à évent, bass-reflex
      • 2-1-1-1 : Calcul d'une enceinte bass-reflex
      • 2-1-1-2 : Les limites des conseils
      • 2-1-1-3 : Faut-il bannir les enceintes à évent ?
      • 2-1-1-4 : Domaine d'utilisation d'un haut-parleur
      • 2-1-1-5 : Annuler l'influence de la pièce
        dans les graves
      • 2-1-1-6 : Calcul d'évent
      • 2-1-1-7 : Forme de l'évent
      • 2-1-1-8 : Résistance en série
      • 2-1-1-9 : Simulation et limite
      • 2-1-1-10 : Élongation et puissance
      • 2-1-1-11 : Comprendre facilement le groupe délai
      • 2-1-1-12 : Bass-reflex de très grand volume
      • 2-1-1-13 : L'optimisation par le rendement
    • 2-1-2 : Les enceintes à évent à triple résonateur
      • 2-1-2-1 : Calculs d'une enceinte à triple résonateur
      • 2-1-2-2 : Double et triple résonateur
      • 2-1-2-3 : Le filtre de Briggs
      • 2-1-2-4 : Gamme Elipson en 1975 et résonateur
      • 2-1-2-5 : Résonateur Elipson
      • 2-1-2-6 : Réparation Elipson 1303 X
    • 2-1-3 : Calcul des enceintes à évent
      • 2-1-3-1 : Explication des recherches multicritères
        Exemple avec une enceinte à évent
      • 2-1-3-2 : Recherche multicritères des HP
        pour enceinte à évent
      • 2-1-3-3 : Recherche multicritères BESSEL
        des HP pour enceinte à évent
      • 2-1-3-4 : Calcul d'une enceinte à évent
      • 2-1-3-5 : Calcul d'une enceinte à triple résonateur
      • 2-1-3-6 : Calcul d'une enceinte à radiateur passif
    • 2-1-4 : Calculs d'une enceinte à radiateur passif
    • 2-1-5 : Calculs d'une enceinte RJ de SUPRAVOX
    • 2-1-6 : Les enceintes closes
      • 2-1-6-1 : Calcul d'une enceinte close
      • 2-1-6-2 : Les enceintes closes
      • 2-1-6-3 : La transformée de Linkwitz
      • 2-1-6-4 : Annuler l'influence de la pièce
        dans les graves
      • 2-1-6-5 : Explication de la recherche multicritères
      • 2-1-6-6 : Recherche multicritères des HP
        pour enceinte close
      • 2-1-6-7 : Comprendre facilement le groupe délai
    • 2-1-7 : Les charges symétriques
      • 2-1-7-1 : Les charges passe-bande du 4e, 6e et 7e ordre
      • 2-1-7-2 : Enceinte passe-bande du 4e ordre
      • 2-1-7-3 : Enceinte passe-bande du 6e ordre
      • 2-1-7-4 : Enceinte passe-bande du 7e ordre
      • 2-1-7-5 : Calcul d'une enceinte passe-bande du 4e ordre
      • 2-1-7-6 : Calcul d'une enceinte passe-bande du 6e ordre
      • 2-1-7-7 : Calcul d'une enceinte passe-bande du 7e ordre
    • 2-1-8 : Les enceintes infinies
      • 2-1-8-1 : Les enceintes infinies
      • 2-1-8-2 : Le PHY-HP KM30
      • 2-1-8-3 : Calcul des enceintes infinies, Vb=9999 L
    • 2-1-9 : Les lignes acoustiques
      • 2-1-9-1 : Les lignes acoustiques
      • 2-1-9-2 : Ligne acoustique pavillonnée
        avec guide d'onde
      • 2-1-9-3 : Réalisation d'enceintes line-array
        MTM, open-baffle et actives
      • 2-1-9-4 : Un projet DIY line-array passif
        haut de gamme
      • 2-1-9-5 : Branchement série/parallèle des haut-parleurs
    • 2-1-10 : Les enceintes TQWT et 1/4 d'onde
      • 2-1-10-1 : Les enceintes TQWT
      • 2-1-10-2 : Les enceintes 1/4 d'onde
      • 2-1-10-3 : Calcul des enceintes 1/4 d'onde et TQWT
      • 2-1-10-4 : Recherche multicritère des haut-parleurs
        pour enceintes 1/4 d'onde
    • 2-1-11 : La hi-fi embarquée, CAR audio
      • 2-1-11-1 : La hi-fi embarquée
      • 2-1-11-2 : Calcul des enceintes hi-fi embarquées
    • 2-1-12 : Les caissons de graves
      • 2-1-12-1 : Le caisson de grave
      • 2-1-12-2 : Les caissons de grave 30 cm
    • 2-1-13 : Stéréolith
      • 2-1-13-1 : L'enceinte JENSEN S100
        et autres Stéréolith
  • 2-2 : Baffles plans
    • 2-2-1 : Théorie du baffle plan
      • 2-2-1-1 : Calcul du court-circuit acoustique
      • 2-2-1-2 : Courbe de réponse du baffle plan
      • 2-2-1-3 : Taille et forme du baffle plan
      • 2-2-1-4 : Choix du haut-parleur
      • 2-2-1-5 : Application du baffle plan
      • 2-2-1-6 : Baffle plan, conclusion et liens
    • 2-2-2 : Grave sur baffle plan
      • 2-2-2-1 : Ajout d'un haut-parleur de grave
      • 2-2-2-2 : Grave de grands diamètres sur baffle plan
      • 2-2-2-3 : Filtrage entre le grave et le large bande
    • 2-2-3 : Réalisation d'un baffle plan
      • 2-2-3-1 : Construction du baffle plan
      • 2-2-3-2 : Baffle plan de médium
      • 2-2-3-3 : Un exemple, le mien
      • 2-2-3-4 : Baffle plan et design
      • 2-2-3-5 : Une enceinte, open baffle, 3 voies
        2x38cm, d'inspiration américaine
      • 2-2-3-6 : Une enceinte, open-baffle 2 x 31 cm,
        inspirée partiellement d'une réalisation DIY
      • 2-2-3-7 : Présentation de deux kits open baffle
      • 2-2-3-8 : Caisson de graves Ripole
    • 2-2-4 : Calcul d'un baffle plan
      • 2-2-4-1 : Explication recherche multicritère
      • 2-2-4-2 : Recherche multicritère
        des haut-parleurs pour baffle plan
      • 2-2-4-3 : Calcul d'un baffle plan
  • 2-3 : Les pavillons
    • 2-3-1 : Pavillons calcul et tracé
      • 2-3-1-1 : Calcul d'un pavillon, couples de
        valeurs longueur et surface
      • 2-3-1-2 : Les pavillons pour les nuls
      • 2-3-1-3 : Formules de calculs des pavillons
      • 2-3-1-4 : Le report des surfaces
      • 2-3-1-5 : Tracé des coudes
      • 2-3-1-6 : Recherche multicritères des HP
        pour pavillon
    • 2-3-2 : Pavillons avant pour compression
      • 2-3-2-1 : Les pavillons avant
      • 2-3-2-2 : Les pavillons pour compression
      • 2-3-2-3 : Pavillons pour compression
        1" RADIAN 475
      • 2-3-2-4 : Les pavillons JMLC
      • 2-3-2-5 : Les pavillons pour smartphone
    • 2-3-3 : Pavillons arrière repliés, BLH
      • 2-3-3-1 : Les pavillons arrière-escargot
      • 2-3-3-2 : Les pavillons arrière BLH ou toboggan
    • 2-3-4 : Plan de pavillons
      • 2-3-4-1 : Caisson de graves à pavillon SONO
      • 2-3-4-2 : Les pavillons courts
      • 2-3-4-3 : Pavillon rond 150 Hz
        Surfaces temporelles
      • 2-3-4-4 : Pavillon rond 150 Hz
        Surfaces JMLC (en attente)
      • 2-3-4-5 : Comparaison pavillon de bas médium
        150 Hz temporel et JMLC
      • 2-3-4-6 : Pavillon carré 150 Hz
        Surfaces temporelles
      • 2-3-4-7 : Pavillon vertical d'encoignure
      • 2-3-4-8 : Klispchorn revisitée
      • 2-3-4-9 : L'enceinte WICKED-ONE HORN FC
  • 2-4 : Les haut-parleurs large bande et coaxiaux
    • 2-4-1 : Les haut-parleurs large bande
      • 2-4-1-1 : Les haut-parleurs large bande
      • 2-4-1-2 : Utilisation des haut-parleurs LB
      • 2-4-1-3 : Médium ou large bande ?
      • 2-4-1-4 : Filtre pour ajouter un tweeter
        à un large bande
      • 2-4-1-5 : La correction de courbe de réponse
        RLC parallèle
      • 2-4-1-6 : Correction de la taille de la face
        avant de l'enceinte
      • 2-4-1-7 : Ma courbe cible
      • 2-4-1-8 : Quantification des critères
    • 2-4-2 : Quelques large bande
      • 2-4-2-1 : Une sélection de haut-parleurs
        large bande de grand diamètre
      • 2-4-2-2 : Le PHY H21LB15
      • 2-4-2-3 : Le PHY KM30
      • 2-4-2-4 : Le VISATON B200
      • 2-4-2-5 : Le DAVIS 20DE8
      • 2-4-2-6 : L'ALTEC 420-8B BILEX
      • 2-4-2-7 : Le JBL LE8T
      • 2-4-2-8 : Haut-parleurs large bande
        sur baffle plan
      • 2-4-2-9 : Une réalisation 31 cm large bande
        en enceinte close
    • 2-4-3 : Les haut-parleurs coaxiaux
      • 2-4-3-1 : Les haut-parleurs coaxiaux
      • 2-4-3-2 : Correction de la taille de la
        face avant de l'enceinte
      • 2-4-3-3 : Ma courbe cible
  • 2-5 : La base de données HP, calculs des enceintes
    • 2-5-1 : Calcul des enceintes
      • 2-5-1-1 : Calcul d'un pavillon
      • 2-5-1-2 : Calcul d'une enceinte bass-reflex
      • 2-5-1-3 : Calcul d'une enceinte à triple
        résonateur
      • 2-5-1-4 : Calcul d'une enceinte à radiateur
        passif
      • 2-5-1-5 : Calcul d'une enceinte passe-bande
        du 4e ordre
      • 2-5-1-6 : Calcul d'une enceinte passe-bande
        du 6e ordre
      • 2-5-1-7 : Calcul d'une enceinte passe-bande
        du 7e ordre
      • 2-5-1-8 : Calcul d'une enceinte 1/4 d'onde
      • 2-5-1-9 : Calcul d'une enceinte close
      • 2-5-1-10 : Calcul d'un baffle plan
      • 2-5-1-11 : Calcul d'un filtre passif,
        2 ou 3 voies, 6 à 24 dB
    • 2-5-2 : Recherches multicritères
      • 2-5-2-1 : Sur les paramètres T&S
      • 2-5-2-2 : Équivalent à celui choisi au départ
      • 2-5-2-3 : HP pour pavillon
      • 2-5-2-4 : HP pour enceinte à évent
      • 2-5-2-5 : HP pour enceinte à évent, BESSEL
      • 2-5-2-6 : HP pour enceinte 1/4 d'onde
      • 2-5-2-7 : HP pour enceinte close
      • 2-5-2-8 : HP pour enceinte CAR AUDIO
      • 2-5-2-9 : HP pour baffle plan
    • 2-5-3 : Consultation des données
      • 2-5-3-1 : T&S par marque et diamètre
      • 2-5-3-2 : T&S d'une liste de HP
      • 2-5-3-3 : Tweeters et compressions
      • 2-5-3-4 : Liste des 50 derniers HP
        entrés ou modifiés
    • 2-5-4 : Ajout et modifications
      • 2-5-4-1 : Ajouter un haut-parleur en base temporaire
      • 2-5-4-2 : Visualiser les haut-parleurs en base temporaire
      • 2-5-4-3 : Modifier vos haut-parleurs en base temporaire
      • 2-5-4-4 : Comparer des haut-parleurs dans les 2 bases
      • 2-5-4-5 : Moyenne des paramètres T&S
    • 2-5-5 : Tableaux
      • 2-5-5-1 : Marques des HP
      • 2-5-5-2 : Avis sur les marques et les HP
      • 2-5-5-3 : Diamètre des HP
      • 2-5-5-4 : Impédance des HP
      • 2-5-5-5 : Type entré et calculé des HP
      • 2-5-5-6 : Type des tweeters et compressions
      • 2-5-5-7 : Type d'enceinte
      • 2-5-5-8 : Type de filtre
      • 2-5-5-9 : Type d'alignement pour enceinte à évent
      • 2-5-5-10 : Combinaisons d'évent par la surface
      • 2-5-5-11 : Proportion des enceintes
      • 2-5-5-12 : Construction des enceintes
    • 2-5-6 : Coeficients, moyennes et courbes
      • 2-5-6-1 : T&S d'un HP équivalent à plusieurs HP
      • 2-5-6-2 : Alignements de THIELE
      • 2-5-6-3 : Moyenne des BL
      • 2-5-6-4 : Moyenne des Xmax
      • 2-5-6-5 : Corrections pour Hi-Fi embarquée
    • 2-5-7 : Fonctionnement
      • 2-5-7-1 : Pourquoi une base de données HP ?
      • 2-5-7-2 : Comment ça marche ?
      • 2-5-7-3 : Nombres complexes et calculs d'enceinte
    • 2-5-8 : Statistiques
      • 2-5-8-1 : Statistiques sur Fs
      • 2-5-8-2 : Statistiques sur Vas
      • 2-5-8-3 : Statistiques sur Qms
      • 2-5-8-4 : Statistiques sur Qes
      • 2-5-8-5 : Statistiques sur Qts
      • 2-5-8-6 : Statistiques sur Fs/Qts
      • 2-5-8-7 : Statistiques sur Vas*Qts²
      • 2-5-8-8 : Statistiques sur Le
  • 2-6 : Le filtrage
    • 2-6-1 : Tweeter et filtre
      • 2-6-1-1 : Choix de la pente du filtre d'un tweeter
      • 2-6-1-2 : Fréquence de résonance du tweeter
      • 2-6-1-3 : Fréquence de coupure des compressions
      • 2-6-1-4 : Le montage MTM, la source concentrique
      • 2-6-1-5 : Le tweeter et l'écoute
      • 2-6-1-6 : Les tweeters piézo-électriques
    • 2-6-2 : Choix du filtre
      • 2-6-2-1 : Filtre 2 et 3 voies et tableur JMLC
      • 2-6-2-2 : Simulateur JMLC filtre 4 voies
      • 2-6-2-3 : Simulateur JMLC filtre 3 voies
      • 2-6-2-4 : Simulateur JMLC filtre 2 voies
      • 2-6-2-5 : Simulation de 4 filtres sous Mathcad
      • 2-6-2-6 : Ordre d'un filtre
      • 2-6-2-7 : Comprendre facilement le groupe délai
      • 2-6-2-8 : Réponse dans l'axe et en coïncidence
      • 2-6-2-9 : L'utopie du filtre à 6 dB/octave
    • 2-6-3 : Calcul des filtres passifs
      • 2-6-3-1 : Les limites du calcul d'un filtre passif
      • 2-6-3-2 : Calcul d'un filtre passif,
        2 ou 3 voies, 6 à 24 dB
      • 2-6-3-3 : Vérification d'un filtre passif existant
        2 voies à 6, 12, 18 et 24 dB/octave
      • 2-6-3-4 : Mise en série de filtres
        du 1er et 2e ordre
      • 2-6-3-5 : La problématique du filtrage d'un grave avec un médium
      • 2-6-3-6 : Filtre et impédance
    • 2-6-4 : Autres filtres passifs
      • 2-6-4-1 : Filtre série et parallèle
        Filtrage avec un HP relais
      • 2-6-4-2 : Filtre passe tout
      • 2-6-4-3 : Filtre pour (ne pas) ajouter
        un tweeter à un LB
      • 2-6-4-4 : Schéma électrique équivalent à un HP
    • 2-6-5 : Filtrer un caisson de graves
    • 2-6-6 : Atténuation et correcteur d'impédance
      • 2-6-6-1 : Égalisation des niveaux
      • 2-6-6-2 : La correction d'impédance
        RC série
      • 2-6-6-3 : La correction d'impédance
        RLC série
      • 2-6-6-4 : La correction d'impédance
        RC et RLC série
      • 2-6-6-5 : La correction de courbe de réponse
        RLC parallèle
    • 2-6-7 : Réalisation des filtres passifs
      • 2-6-7-1 : Les filtres passifs du commerce
      • 2-6-7-2 : Réalisation sur une plaquette en bois
      • 2-6-7-3 : Mise au point d'un filtre passif
      • 2-6-7-4 : Choix des selfs
      • 2-6-7-5 : Résistance interne des selfs
      • 2-6-7-6 : La longue mise au point d'un filtre
      • 2-6-7-7 : Tweak DIY des filtres passifs des enceintes du commerce
    • 2-6-8 : Filtre actif
      • 2-6-8-1 : Les filtres actifs
      • 2-6-8-2 : Filtres actifs BEHRINGER DCX 2496
      • 2-6-8-3 : Filtrage dans un PC
      • 2-6-8-4 : Le filtre actif passif KANEDA
    • 2-6-9 : Autour des filtres
      • 2-6-9-1 : La mise en phase des HP
      • 2-6-9-2 : Phase et temps de propagation
        de groupe d'un filtre
      • 2-6-9-3 : Branchement série/parallèle de
        plusieurs HP et impédance
      • 2-6-9-4 : Remplacement d'un tweeter
  • 2-7 : Réalisations et plans
    • 2-7-1 : Plans avec les outils de la base de données
      • 2-7-1-1 : Lire un plan d'enceinte,
        sélection multicritères
      • 2-7-1-2 : Lire un plan d'enceinte,
        sélection par le numéro
      • 2-7-1-3 : Créer un plan d'enceinte
    • 2-7-2 : Plans de la menuiserie de votre enceinte
      • 2-7-2-1 : Remarques
      • 2-7-2-2 : Volume occupé par l'évent et le HP
      • 2-7-2-3 : Personalisation de la réalisation
      • 2-7-2-4 : Tracé de la face avant
      • 2-7-2-5 : Réalisation pratique d'une enceinte
      • 2-7-2-6 : Finition par placage d'une enceinte
      • 2-7-2-7 : Finition à la peinture d'une enceinte
    • 2-7-3 : Critères importants à prendre en compte
      • 2-7-3-1 : Proportions des enceintes
      • 2-7-3-2 : Position en hauteur du HP de graves
      • 2-7-3-3 : Où placer les tasseaux de renfort ?
      • 2-7-3-4 : Pieds pour enceinte
      • 2-7-3-5 : Ajouter des roues à une enceinte
      • 2-7-3-6 : L'amortissement interne
      • 2-7-3-7 : La soudure
    • 2-7-4 : La mise au point, filtre et enceinte
      • 2-7-4-1 : Vos oreilles, parce qu'il faut bien
        entendre pour faire une bonne mise au point
      • 2-7-4-2 : Mesures et mise au point :
        Contexte et méthode
      • 2-7-4-3 : La mise au point et le rodage
      • 2-7-4-4 : La mise au point du filtre
      • 2-7-4-5 : La longue mise au point d'un filtre
      • 2-7-4-6 : La mise au point de l'évent
      • 2-7-4-7 : Un exemple de mise au point
      • 2-7-4-8 : Mettez au point vous-même vos
        enceintes haut de gamme, par Gautier Audio
    • 2-7-5 : Réalisations 8, 10, 12 et 14 cm
      • 2-7-5-1 : Réalisation HM130G14 + TW025A0
      • 2-7-5-2 : Le FOSTEX FE127E en simple BR
    • 2-7-6 : Réalisations 17 cm
      • 2-7-6-1 : Une enceinte utilisable en passif
        et en actif inspirée d'une colonne anglaise
      • 2-7-6-2 : Une enceinte semi-DIY haut de gamme
        2x17cm inspirée du moniteur Kinoshita KM1V
      • 2-7-6-3 : Enceinte MTM Giulia et
        chaîne audio associée
      • 2-7-6-4 : Simulation du HP FOSTEX FE167E
      • 2-7-6-5 : FOSTEX FE168E SIGMA
    • 2-7-7 : Réalisations 21 cm
      • 2-7-7-1 : Un projet d'enceinte passive DIY
        4x20cm à base de composants Klipsch
      • 2-7-7-2 : BR à résonateur HP FOSTEX FE207E
    • 2-7-8 : Réalisations 25 cm
      • 2-7-8-1 : Un projet DIY, 3 voies actives
        25 cm, inspirée d'une enceinte chinoise
      • 2-7-8-2 : Une enceinte active ou passive,
        3 voies, 25 cm, d'allure combo vintage
      • 2-7-8-3 : Une enceinte inspirée partiellement
        d'un moniteur de studio JBL de 25cm
      • 2-7-8-4 : Une enceinte semi-DIY, 2 x 25cm,
        inspirée d'une enceinte mixte studio hi-fi
      • 2-7-8-5 : L'installation de Jean-Pierre
    • 2-7-9 : Réalisations 31 cm
      • 2-7-9-1 : Un projet d'enceinte sur la base d'une
        compression 1,4 pouce et d'un grave médium
        de 31 cm
      • 2-7-9-2 : Une enceinte hi-fi active 3 voies DIY,
        inspirée par une enceinte connue
      • 2-7-9-3 : Une enceinte 3 voies, 2x31 cm,
        active, inspirée par une enceinte allemande
      • 2-7-9-4 : Une 3 voies avec 2x31 cm, active,
        sans menuiserie, haut-parleurs Davis Acoustics
      • 2-7-9-5 : Câbler et dupliquer
        un moniteur de studio pour un projet DIY
      • 2-7-9-6 : Une enceinte active, 3 voies,
        inspirée par une Cabasse Sampan
      • 2-7-9-7 : Une enceinte hi-fi inspirée d'un
        moniteur d'écoute principale Adam Audio S6X
      • 2-7-9-8 : Une enceinte DIY haut de gamme
        inspirée d'une enceinte hi-fi anglaise
      • 2-7-9-9 : Une enceinte, 2x31 cm, à deux
        pavillons, inspirée d'une enceinte chinoise
      • 2-7-9-10 : Graves de 31 cm pour enceinte close
    • 2-7-10 : Réalisations 38 cm
      • 2-7-10-1 : Projet d'enceinte amplifiée,
        3 voies/38 cm, basée sur des HP JBL
      • 2-7-10-2 : Une enceinte DIY, 2x38 cm,
        inspirée d'une enceinte hi-fi américaine
      • 2-7-10-3 : Une enceinte semi-DIY, 2x38 cm,
        inspirée d'une enceinte anglaise
    • 2-7-11 : Réalisations 46 cm
      • 2-7-11-1 : Un trois 46cm DIY inspiré par
        un subwoofer thaïlandais et un kit américain
      • 2-7-11-2 : Un projet inspiré d'une
        enceinte associant Line-source et point-source
      • 2-7-11-3 : Une enceinte DIY, 46cm, inspirée
        partiellement d'un kit danois
      • 2-7-11-4 : Des éléments JBL pour une enceinte
        46cm d'inspiration JBL 4699B
  • 2-8 : Quelques aspects du cahier des charges,
    par Jean Dupont
    • 2-8-1 : Philosophie sur la Hi-Fi,
      par Jean Dupont
      • 2-8-1-1 : Le clivage entre Hi-Fi et moniteur de studio
        en Grande-Bretagne et en Allemagne
      • 2-8-1-2 : La voie grave de Marcel Roggero
        30 ans plus tard
      • 2-8-1-3 : La voie grave de Francis Ibre
        15 ans plus tard
      • 2-8-1-4 : Un hommage à Jean-Michel
        LE CLéAC'H (1954-2013)
      • 2-8-1-5 : Une alimentation par des batteries
        pour une meilleure qualité sonore
      • 2-8-1-6 : Le vocabulaire et les expressions
        audiophiles
      • 2-8-1-7 : Réfuter un pseudo-manifeste
        audiophile
      • 2-8-1-8 : Une quantification hi-fi au moyen
        d'un questionnaire
    • 2-8-2 : Philosophie de conception,
      par Jean Dupont
      • 2-8-2-1 : Une solution haut rendement sous
        contrainte de budget et d'encombrement
      • 2-8-2-2 : Concilier, look vintage, qualité d'écoute,
        budget serré et relative facilitée ?
      • 2-8-2-3 : Faire appel à un artisan
        menuisier-ébéniste pour une enceinte
      • 2-8-2-4 : L'association d'enceintes de studio
        comme alternative à certaines réalisations DIY THDG
      • 2-8-2-5 : Utilisation d'un autotransformateur
        en amplification active 3 voies
      • 2-8-2-6 : Erreurs et faiblesses de certaines
        enceintes japonaises, dites "audiophiles"
        et " haut rendement"
      • 2-8-2-7 : Mieux déceler les erreurs des
        systèmes japonisants
      • 2-8-2-8 : Des erreurs rencontrées dans
        des projets et réalisations d'enceintes DIY
    • 2-8-3 : Haut-parleurs pour le grave,
      par Jean Dupont
      • 2-8-3-1 : Dans quelle mesure une enceinte
        comportant un double 38 cm est-elle dépassée ?
      • 2-8-3-2 : Un double 31 cm comme alternative
        à un 46 cm ?
      • 2-8-3-3 : Le subwoofer array en Hi-Fi
      • 2-8-3-4 : Comparaison de deux haut-parleurs
        de 38 cm à faible masse mobile
  • 2-9 : La sonorisation
    • 2-9-1 : Enceinte de sono à 2 voies
    • 2-9-2 : Fabrication enceinte de sono à 2 voies
    • 2-9-3 : Fréquence de coupure compressions
    • 2-9-4 : Caisson de graves pour sono
    • 2-9-5 : Le SPL max des caissons de basse
      actifs de sonorisation mobile
    • 2-9-6 : Caisson de graves à pavillon pour sono
    • 2-9-7 : Enceinte de bas médium pour sono
    • 2-9-8 : Puissance des enceintes BM sono
    • 2-9-9 : Puissance des enceintes graves sono
    • 2-9-10 : Ajouter des roues à une enceinte
  • 2-10 : Le home cinéma et ses réglages
    • 2-10-1 : Home cinéma et haute fidélité
    • 2-10-2 : Home cinéma : La famille sonore
    • 2-10-3 : Home cinéma : Sélecteurs
    • 2-10-4 : Les réglages en home cinéma
    • 2-10-5 : Home cinéma : L'enceinte centrale
    • 2-10-6 : Home cinéma et Hi-Fi : Une autre vision
    • 2-10-7 : Une enceinte professionnelle de cinéma
    • 2-10-8 : La réponse en peigne des enceintes centrales
• 3 : Mon système, autres sujets
  • 3-1 : Du 4 voies au large bande
    • 3-1-1 : La configuration à 4 voies
    • 3-1-2 : Le passage à 3 voies
    • 3-1-3 : Le passage à 2 voies
    • 3-1-4 : Un premier large bande
  • 3-2 : Ajouter un grave au large bande
    • 3-2-1 : Grave sur baffle plan
    • 3-2-2 : Mes baffles plans filtrés en passif
  • 3-3 : Bi et tri amplification active
    • 3-3-1 : Biamplification active
    • 3-3-2 : Triamplification active
    • 3-3-3 : Triamplification avec le LB SIARE alnico
    • 3-3-4 : Le DCX 2496
  • 3-4 : D'autres haut-parleurs large bande
    • 3-4-1 : Avec le MONACOR SP-200X
    • 3-4-2 : Avec le VISATON B200
    • 3-4-3 : Ajouter un égaliseur
    • 3-4-4 : MTM et U-FRAME
    • 3-4-5 : Travailler le filtrage
    • 3-4-6 : Corriger la phase acoustique
  • 3-5 : Retour progressif au large bande seul
    • 3-5-1 : La transformée de Linkwitz
    • 3-5-2 : Le DAVIS 20DE8
    • 3-5-3 : L'ALTEC 420-8B BILEX
    • 3-5-4 : Bilan de ces expériences
  • 3-6 : Annexes
    • 3-6-1 : Le tweak du lecteur CD PHILIPS CD723
    • 3-6-2 : Panne sur le HAFLER TA 1600
    • 3-6-3 : Le VISATON B200 en images
    • 3-6-4 : Panne sur le BEHRINGER A500
  • 3-7 : Changement d'énergie de chauffage
    • 3-7-1 : Le chauffage central électrique
    • 3-7-2 : La solution initiale
    • 3-7-3 : Les solutions de rechange
    • 3-7-4 : Dimensionnement de la solution
    • 3-7-5 : Abonnement électrique jour / nuit
    • 3-7-6 : Devis et bilan financier
      mis à jour en novembre 2021
    • 3-7-7 : Installation pratique
    • 3-7-8 : Dimensionnement de votre installation
    • 3-7-9 : Vos avis
    • 3-7-10 : Pompe à chaleur et démarchage
    • 3-7-11 : Ma pompe à chaleur, loi d'eau
    • 3-7-12 : Panneaux solaires
  • 3-8 : 205 km sur le chemin de Compostelle
  • 3-9 : Les émissions musicales à la télé
  • 3-10 : Le coin du râleur
  • 3-11 : Éclairage en haut d'une armoire
• 4 : Le site, contact, liens, recherches
  • 4-1 : Accueil
  • 4-2 : Première page du site
  • 4-3 : Contact, écrivez-moi
  • 4-4 : Lexique
  •
  • 4-5 : Faire un don par Paypal
  • 4-6 : Déontologie et participation
  • 4-7 : Validation W3C des pages
  • 4-8 : Compteur
  •
  • 4-9 : Moteur de recherche dans le site
  • 4-10 : Liens, les différents chapitres de ce site
  • 4-11 : Liens, marques de HP et paramètres T&S
  • 4-12 : Les PDF et compléments de Jean Dupont
  • 4-13 : Liens extérieurs au site
  •
  • 4-14 : Images et Web
  •
  • 4-15 : Mentions légales



2-1-2-6 : Réparer une ELIPSON 1303 X

Mise à jour : 3 mai 2023, Antimode 11.



L'un d'entre vous m'a contacté pour réparer une paire d'enceintes Elipson 1303 X qui avaient été massacrés par le propriétaire précédent.
Le sujet pouvant intéresser d'autres lecteurs, j'ai jugé utile de créer un chapitre spécifique.

Gamin j'étais allé dans un salon de Hi-Fi à Poitiers, et j'ai eu l'occasion d'écouter la version vendue à l'époque.
Je me rappelle encore de la discussion, avec un vendeur qui disait qu'il fallait 50 W minimum par canal, et les auditeurs qui voulaient lui faire dire que c'était possible avec leur ampli moins puissant.
Mon père à fait la même chose avec ses amplis à tubes Filson de 25 W, préampli et deux amplis mono.



Côtes générales de l'enceinte :



Partie grave :

Section de 26x26 cm, avec deux chanfreins de 5x5 cm.
(26 * 26) - (5 * 5) = 651 cm2.

Hauteur partie close de 33 cm. Volume clos 33 * 651 / 1000 = 21.48 L.

Hauteur partie avec évent de 37 cm.
Volume avec évent 37 * 651 / 1000 = 24.09 L.
Volume occupé par l'évent : 10² * Pi / 4 * 15.4 /1000 = 1.21 L.
Volume avec évent : 24.09 - 1.21 = 22.88 L.



Accord de l'évent :

Nous allons utiliser l'outil Calcul de l'évent du site, et plus particulièrement le "formulaire de calcul d'évent, quel accord ?"
Avec
Volume = 22.88 L.
Longueur de l'évent = 17 cm.
1 évent.
Circulaire en entrant le diamètre.
Diamètre de l'évent circulaire = 9.3 cm.

La fréquence d'accord de l'évent dans le volume du haut est de 60.9 Hz.

Si nous étions dans le cas d'une enceinte Bass reflex standard, avec un volume de 21.48 + 22.88 = 44.36 L, l'accord aurait été à 43.7 Hz, une valeur courante pour un 21 cm dans 43.7 L.



Taille de la self :

Pour une coupure vers 150 Hz sur 16 Ohms et à 6 dB/octave, il faut une self de 16 / 2 / Pi / 150 * 1000 = 17.0 mH.
Le chapitre Résistance des selfs pour filtre passif nous dit qu'une self de 15 ou de 18 mH à une résistance interne de 0.25 Ohm.
La documentation confirme cette valeur : MUNDORF CFN12 FOIL COIL 18 mH, le prix fait peur, ce n'est pas du fil, c'est un ruban.



Outils de recherche et de calcul :

La "charge symétrique" d'Elipson s'appelle aussi passe-bande du 4^e ordre.
Il y a dans le site les chapitres d'explications et de calculs :

• Charge symétrique, passe-bande du 4^e ordre.
• Calculs d'une enceinte passe-bande du 4^e ordre, 1/5.
• Sélection de haut-parleurs pour enceinte close, pour trouver les haut-parleurs qui conviennent dans le volume clos, avec un Fc qui correspond à l'accord de l'évent.



Recherche des haut-parleurs qui conviennent :

Le ou les haut-parleurs qui conviendront doivent avoir une Fc = 60.9 Hz dans un volume de 21.48 L.
L'outil de recherche des haut-parleurs pour enceintes closes est parfaitement adapté pour faire cette recherche.

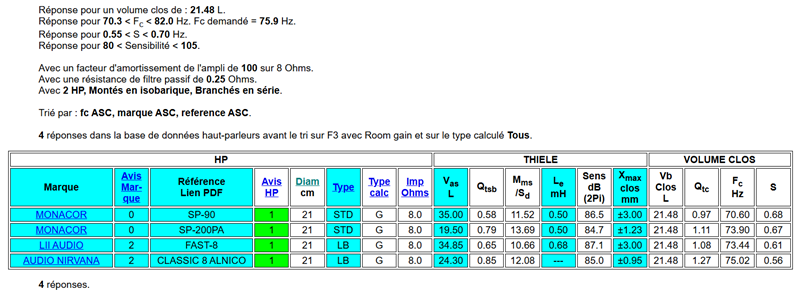

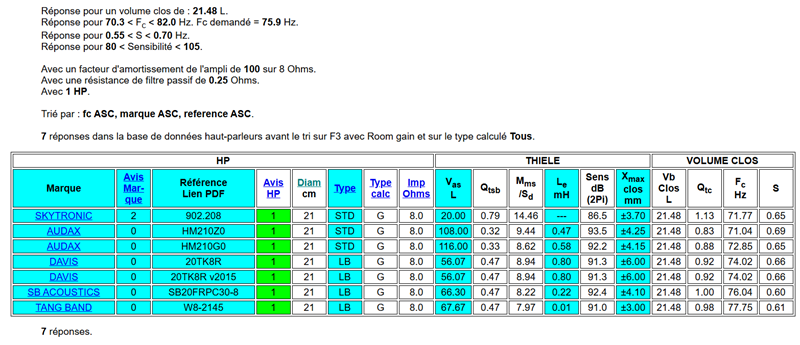

Utilisons l'outil Sélection de haut-parleur pour enceinte close, avec :
Diamètre = 21 cm sur la 1303X. Les versions précédentes utilisaient un 13 cm AUDAX HIF 13 H.
Impédance = 8 Ohms. Le passage en 16 Ohms se fera avec deux haut-parleurs branchés en série, parce que la self qui coupe le médium du grave est prévue pour un haut-parleur de 16 Ohms.
Volume = 21.48 L, le volume clos sous le haut-parleur.
Fs/Qes inférieur à 300 Hz.
Qtc compris entre 0.20 et 1.50.
Sensibilité comprise entre 80 et 105 dB à 2.83 V et à 1 m.
Fc comprise entre 59 et 65 Hz. Nous visons une Fc = 60.9 Hz, avec de préférence une valeur un peu supérieure pour avoir à raccourcir l'évent et pas à le rallonger.
F à -3 dB inférieur à 80 Hz.
Trié par Fc croissant.
Résistance du filtre passif = 0.25 Ohm.
Nombre, montage et branchement : 2 haut-parleurs, montés en push-pull (isobarique), branchés en série. Il y a trop peu de 21 cm en 16 Ohms.

Il y a 11 réponses, il ne faut retenir que ceux dont Fc est proche de 60.9 Hz.
Par exemple le SICA 8 H 1 CS, 86 € la paire.
L'un des haut-parleurs aura l'aimant côté évent, l'autre haut-parleur sera plaqué contre le premier par le grand diamètre du saladier, les deux rentrent donc par la face inférieure de l'enceinte.



Calcul avec une paire de SICA 8 H 1 CS en push-pull :

J'ai essayé 3 ou 4 autres références avant de retenir celle-ci. Le choix n'est pas si grand que ça.

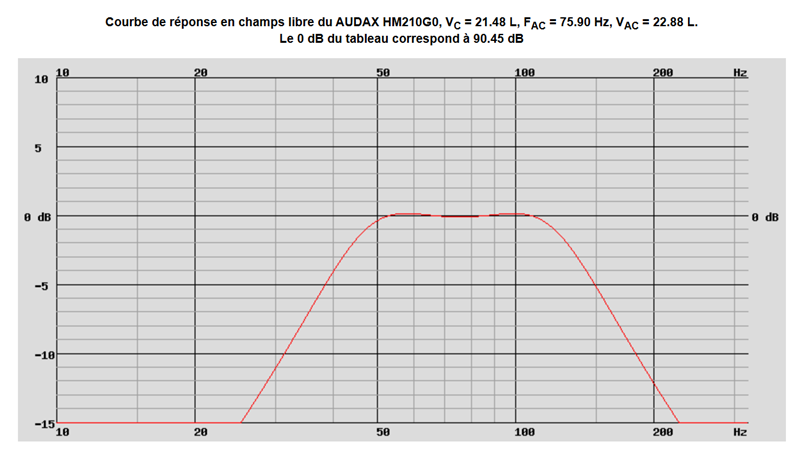

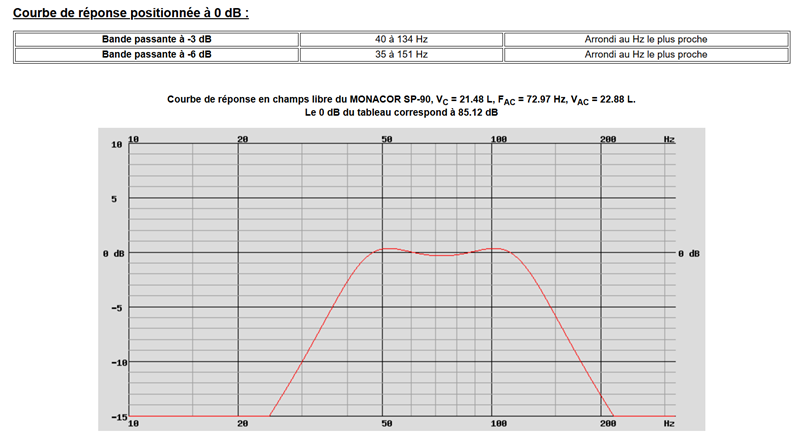

Utilisons l'outil Calculs d'une enceinte passe-bande du 4^e ordre, avec :
1/5 - la référence contient les caractères 8 H 1 CS.
2/5 - cliquez dans le rond face au 8 H 1 CS. Renseignez la résistance du filtre passif = 0.25 Ohm. Sélectionnez 2 haut-parleurs, montés en push-pull, branchés en série.
3/5 - volume clos = 21.48 L. Volume avec évent = 22.88 L
4/5 - la courbe de réponse va de 39 à 107 Hz à -3 dB, avec un plat à 0 dB à 64.8 Hz. Très bien, voire idéal !!!
La sensibilité est de 87.2 dB/W/m, et de 85.3 dB/2.83V/m, nous en aurons besoin pour trouver un médium.

Formulaire de calcul d'évent :
1 évent.
Circulaire en entrant le diamètre.
Diamètre 9.3 cm.
5/5 - longueur évent 14.2 cm, au lieu des 17 cm actuels. Un coup de scie et c'est réglé !!!



Partie médium :

Volume disponible pour le médium :

Volume partie basse = 651 * 14.5 / 1000 = 9.44 L.

Volume partie haute = 26 * 21 *10 / 1000 = 5.46 L.

Volume total dédié au médium = 9.44 + 5.46 = 14.90 L.
C'est un grand volume, mais le haut-parleur passe lui aussi le grave.



Critères de recherche d'un haut-parleur :

C'est tout simple, quel 13 cm prendre, avec une sensibilité supérieure à 87.2 dB/W/m, et avec une coupure à -3 dB de 107 Hz dans le volume disponible.
Si nous gardons le triple résonateur, il faut faire une recherche pour Bass reflex.
Si nous passons en enceinte close pour le médium, il faut faire une recherche pour enceinte close.

Une première recherche, dans 14.5 L bass-reflex, indiquent des fréquences de coupure à -3 dB entre 35 et 51 Hz, que ce soit pour des 12 cm, 14 cm ou 17 cm.
Le haut-parleur de médium et celui du grave fonctionne en parallèle dans le grave, il faut donc avoir 16 Ohms dans le grave, et 16 Ohms dans le médium.
Il n'y a pas de haut-parleur de 16 Ohms qui conviennent en 12 et en 14 cm. Un 17 cm rentre-t-il ?

Une première recherche dans 9.44 L clos montre que l'on peut assez facilement avoir une coupure à 107 Hz à -3 dB, avec une référence en 12 cm et une en 17 cm.
Pour une réparation à coup sûr, le clos aurait ma préférence, un SICA 5 F 1.5 CP - 16 Ohms à 50 €.



Plan du filtre :






Le grave est filtré en passe-bas à 6 dB/octave avec une self de 13.4 mH en série.
Le but est que le médium ne ressorte pas par l'évent du grave.
Sur une impédance de 16 Ohms, la fréquence de coupure est à 190 Hz, valeur un peu éloignée de la coupure acoustique pour éviter les interférences.

Le médium est filtré en passe bas à 18 dB/octave.
Le médium n'est pas filtré en passe-haut, il est donc en parallèle avec le grave.
C'est un point à avoir en tête pour trouver les haut-parleurs de remplacement, il ne faut pas que l'impédance descende trop bas.
Le condensateur C3 de 4 uF est amorti par la résistance R2, pour compenser la surtension des selfs.
La valeur de la self L2 est 0.47 uF, celle de la self L3 de 0.77 uF.

Le tweeter est filtré en passe-haut à 18 dB/octave, avec une self L4 de 0.16 uF.



Avec les valeurs des selfs, il est facile de vérifier les fréquences de coupures et l'impédance de calcul du filtre du médium.

Sur le médium :

• Avec L2 = 0.47 mH et C3 = 4 uF, alors Z = 10.22 Ohms et F = 5191 Hz.
• Avec L3 = 0.77 mH et C3 = 4 uF, alors Z = 22.66 Ohms et F = 2342 Hz.

Sur le tweeter :

• Avec L4 = 0.16 mH et C3 = 1 uF, alors Z = 11.93 Ohms et F = 8897 Hz.
• Avec L4 = 0.16 mH et C4 = 1 uF, alors Z = 20.66 Ohms et F = 15410 Hz.

Que ce soit sur le médium ou le tweeter, l'impédance de 16 Ohms est bien confirmée.
Les filtres font une correction de la réponse en même temps, cela rend les interprétations plus difficiles.

Ce lien sur la Gamme Elipson en 1975 parle d'une coupure à 5000 Hz, donc avec une self entre 0.47 mH et 0.56 mH et une impédance entre 10.22 Ohms et 11.16 Ohms.
C'est un point qui me fait penser à une impédance du médium de 16 Ohms.



Branchement des haut-parleurs sur le filtre :

Prenez une pile de 4.5 V (ou 1.5 V), mettez le + de la pile sur la borne rouge de l'enceinte, et le - de la pile sur la borne noire de l'enceinte.
Les choses se voient quand faites le contact avec la pile, quand vous entendez le "ploc" dans les haut-parleurs.
Une fois que le ploc a eu lieu, débranchez la pile.

La membrane bouge dans un sens quand vous branchez la pile, cela veut dire qu'elle bouge dans l'autre sens quand vous débranchez la pile.
Il faut regarder le mouvement lors du branchement de la pile.

Quand vous entendez le ploc, au moment du branchement :

• La membrane du haut-parleur de grave doit bouger vers l'évent.
• La membrane du haut-parleur de médium doit sortir de l'enceinte.
• Le tweeter doit être branché en opposition par rapport au médium, mais vous ne le verrez pas avec la pile.

Cet avis est un avis théorique, je serai tout de même surpris qu'il soit faux.
Je n'ai pas le moindre doute sur le branchement du tweeter en opposition de phase par rapport au médium.
Pour le grave avec le médium, retenez le branchement qui donne le plus de graves.

Merci de me faire part de votre avis, si j'ai écrit des bêtises sur le mouvement des membranes de grave et de médium.
