2-9-11 : L'enceinte NEXO LS2000

Mise à jour : 18 mai 2024, Antimode 11.



Pourquoi :

Un internaute proche de chez moi a acheté d'occasion une enceinte de sonorisation NEXO LS2000.
Il a procédé à un test avant l'achat, mesure de la résistance au courant continu de la bobine mobile de chacun des haut-parleurs, le test était bon.
De retour chez lui, nouveau test avec un ampli, un des deux haut-parleurs ne fonctionnait pas.
Démontage du haut-parleur, la bobine mobile était complètement sortie de l'entrefer, la membrane était pliée en deux.

Le test au multimètre est très bien.
Mais il aurait fallu ajouter un test avec une pile de 1.5 V et deux fils.
Il n'aurait pas entendu le "ploc" sur l'un des haut-parleurs, ce qui l'aurait mis en garde.
C'est facile à dire après coup, mais c'est presque élémentaire.

Avec un haut-parleur totalement en panne, il faut trouver des haut-parleurs de rechange.
La référence ne se fait plus, il n'y a plus de kit de remembranage, vendeurs et fabricants ne se mouillent pas pour proposer autre chose, c'est à ce moment que j'ai été contacté.



Haut-parleur de remplacement :

Il y a deux façons de trouver un haut-parleur de remplacement :

  • Partir des paramètres de THIELE & SMALL du haut-parleur actuel, un RCF L 18P200N, et chercher les autres haut-parleurs qui sont proches.
    C'est la solution la plus rapide, ce n'est pas souvent la plus pertinente. Haut-parleurs équivalents à celui choisi au départ.
    La place en profondeur très réduite rend le choix du haut-parleur de remplacement encore plus critique, sauf avec la réalisation d'une cale d'épaisseur.

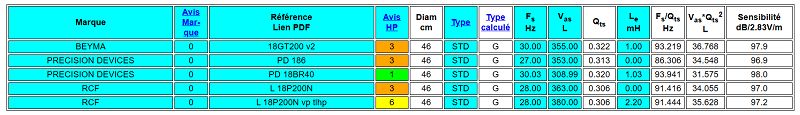

    Haut-parleurs équivalents au L 18P200N

  • Chercher les haut-parleurs qui donneront les mêmes résultats dans l'enceinte.
    Pour cette 2e solution, il faut connaître les volumes et les fréquences d'accord des évents.
    C'est, pour moi, la solution la plus pertinente, celle qui donne les meilleurs résultats sur les enceintes Bass-reflex.

Pour appliquer la 2e solution, il faut avoir mesuré toutes les dimensions de l'enceinte pour avoir les volumes.
L'internaute est venu chez moi avec son enceinte, j'ai fait les mesures et les plans.
La NEXO LS2000 est une enceinte passe-bande du 6e ordre, il y a les outils de calculs dans le site.

J'ai fait les plans pour pouvoir trouver un haut-parleur de remplacement, et répondre à la question qui m'a été posé.
Je n'ai pas fait les plans pour vous permettre de réaliser une copie de cette enceinte, je ne veux pas me mettre à dos la société NEXO.
Ne me demandez pas les plans, la réponse sera non.

En parallèle à ma démarche, j'ai conseillé à l'internaute de contacter les réparateurs de haut-parleurs, peut-être l'un d'entre eux aura-t-il une solution.



Vue de face :

Il y a deux petits évents dans ce que j'appelle le petit volume.
Ces deux évents font l'épaisseur de la planche, 18 mm.
Il y a une grille de protection avec des ouvertures hexagonales, décalée en profondeur de 25 mm environ, avec les tasseaux décalés par rapport à la taille des évents pour compenser le taux d'ouverture de la grille.

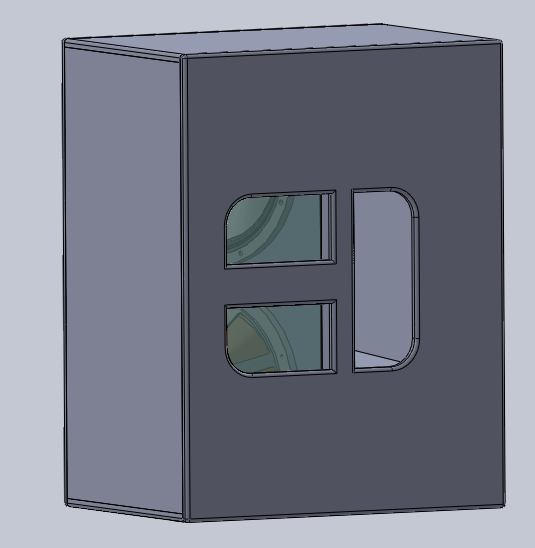

Vue extérieure de l'enceinte NEXO LS2000



Vu la face avant enlevée :

Les haut-parleurs sont côte à côte, mais monté tête-bêche pour réduire la distorsion.
L'évent du grand volume est bien visible, ainsi que les deux planches de renfort pour la rigidité.

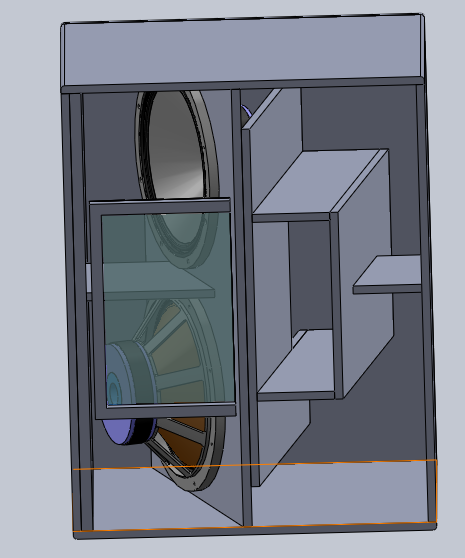

Face avant enlevée de l'enceinte NEXO LS2000



Dessus enlevé :

Il y a une grille de protection à la sortie de l'évent dans l'enceinte.
Les planches participent aussi à la rigidité de l'évent.

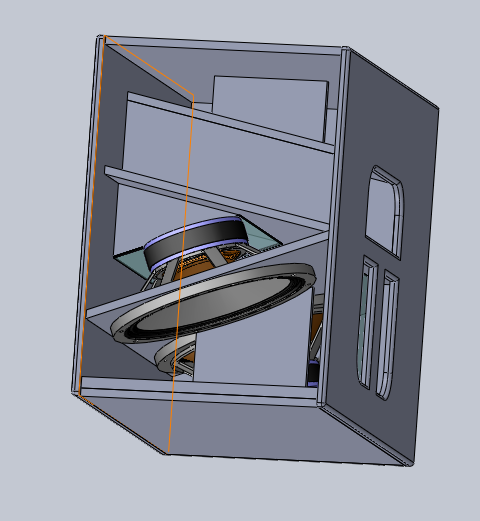

Dessus ou dessous enlevé de l'enceinte NEXO LS2000



Face arrière et côté enlevés :

Je ne sais pas pourquoi l'une des planches de l'évent est aussi haute.

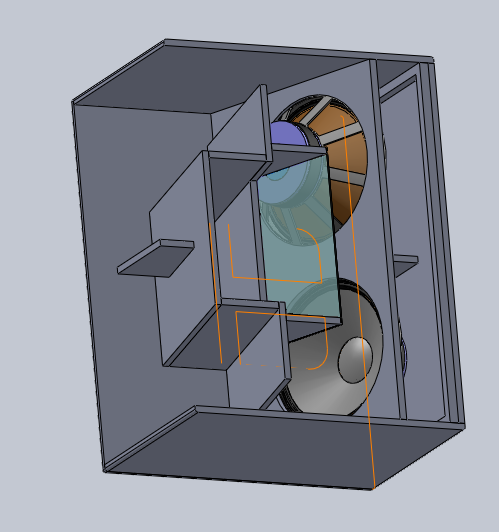

Face arrière et côté enlevé de l'enceinte NEXO LS2000



Coupe par le milieu :

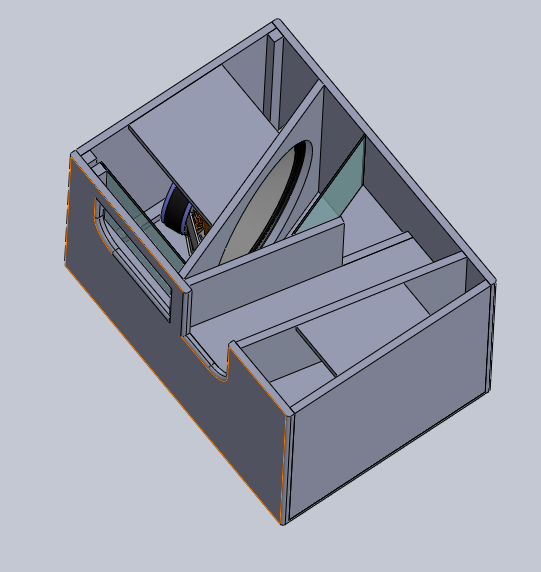

Coupe par le milieu de l'enceinte NEXO LS2000



Petit volume :

Le petit volume fait 114 L.
Les 2 évents font 26 x 14.5 cm, entraxe 23.9 cm, c'est-à-dire une surface de 754 cm2.
Profondeur des évents 1.8 cm, c'est un simple "trou dans la planche".
Fréquence d'accord = 109.0 Hz.

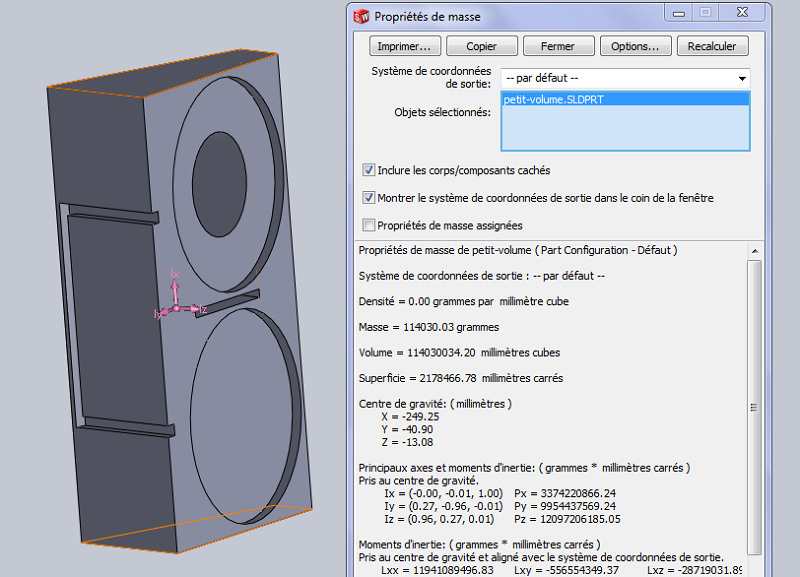

Petit volume de l'enceinte NEXO LS2000



Grand volume :

Le grand volume fait 195 L.
L'évent fait 15 * 38.4 cm, c'est-à-dire une surface de 576 cm2.
Profondeur de l'évent 52 cm.
Fréquence d'accord = 36.4 Hz.

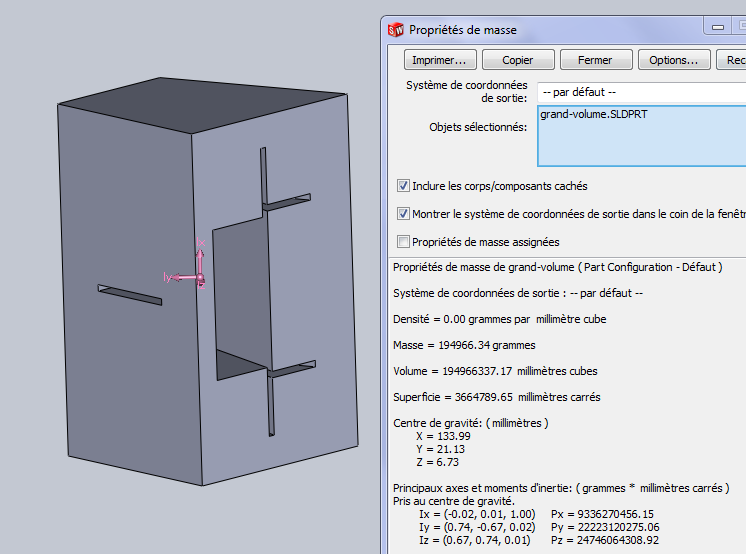

Grand volume de l'enceinte NEXO LS2000

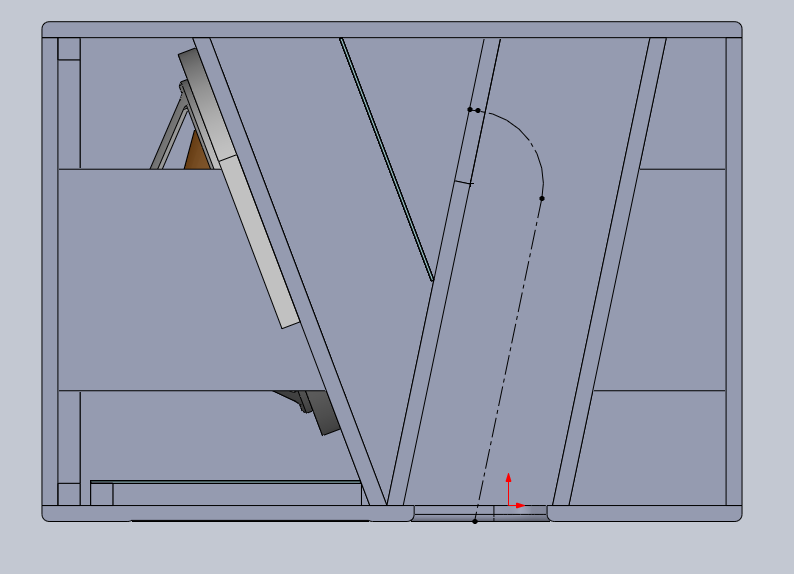

Longueur de l'évent de l'enceinte NEXO LS2000



Courbe de réponse avec deux RCF L 18P200N :

Même en sachant que la réponse du caisson LS2000 est égalisée, la réponse fait peur.

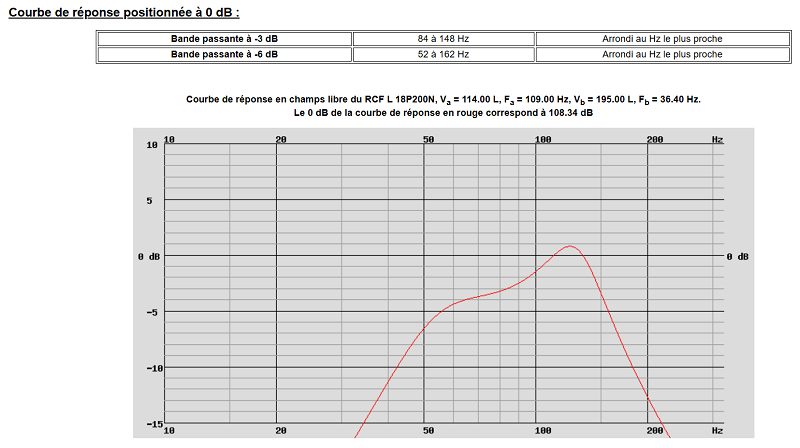

Courbe de réponse de l'enceinte NEXO LS2000 avec deux RCF L18P200N

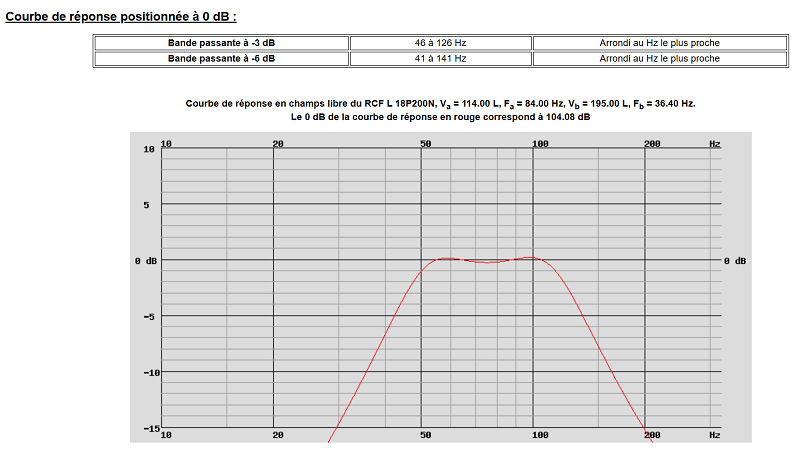

Avec une diminution de la surface de l'évent du petit volume, solution facile à réaliser.
C'est sur cette base, avec une retouche de l'évent du petit volume, qu'il faut chercher une autre référence de haut-parleur.

Courbe de réponse de l'enceinte NEXO LS2000 avec deux RCF L18P200N



D'autres haut-parleurs :

Je n'ai pas l'expérience des haut-parleurs qui conviennent le mieux aux enceintes passe-bande du 6e ordre.
La solution est d'essayer plusieurs références, en optimisant à chaque fois l'évent du petit volume, en notant Fs, Vas et Qts de chacun des haut-parleurs, pour voir dans quel sens ça va le mieux...

Marque Référence Fs Vas Qts Impédance Fb petit volume Coupure basse Coupure haute Sensibilité
B&C 18 DS 115 30.0 Hz 168.0 L 0.20 8 ohms 58 Hz 38 Hz 67 Hz 102.4 dB
18 SOUND 18NLS4000 27.0 Hz 168.0 L 0.35 4 ohms 68 Hz 40 Hz 90 Hz 105.3 dB
B&C 18 TBW 100 31.5 Hz 350.0 L 0.41 8 ohms 75 Hz 43 Hz 105 Hz 103.8 dB
LAVOCE SAF184.02 37.3 Hz 300.0 L 0.44 8 ohms 79 Hz 45 Hz 113 Hz 104.7 dB
B&C 18 PS 100 30.0 Hz 251.8 L 0.39 4 ohms 81 Hz 45 Hz 119 Hz 106.6 dB
RCF L 18P400 29.0 Hz 340.0 L 0.28 8 ohms 82 Hz 45 Hz 121 Hz 104.8 dB
18 SOUND 18LW2400 35.0 Hz 230.0 L 0.31 8 ohms 82 Hz 46 Hz 118 Hz 105.1 dB
BEYMA 18P1200ND 37.0 Hz 198.0 L 0.34 8 ohms 82 Hz 46 Hz 118 Hz 104.9 dB
RCF L 18P200N 28.0 Hz 363.0 L 0.31 8 ohms 84 Hz 46 Hz 126 Hz 104.1 dB
RCF LF 18P400 39.5 Hz 201.0 L 0.39 8 ohms 88 Hz 49 Hz 133 Hz 105.8 dB



Le RCF L 18P400 :

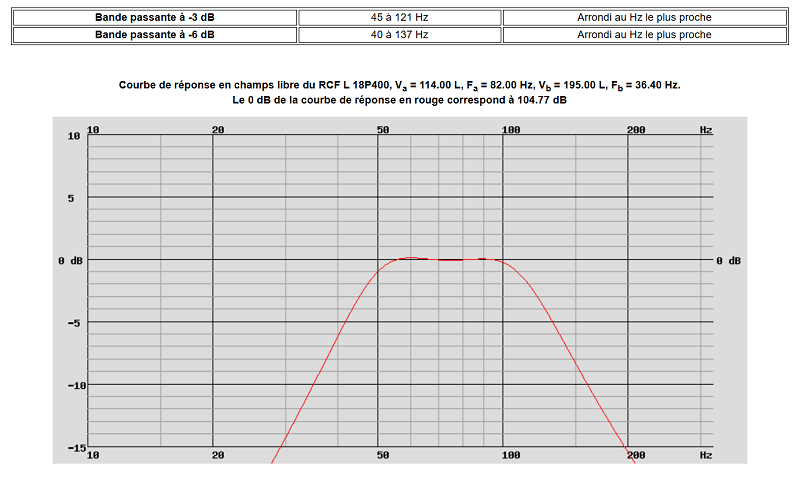

Courbe de réponse de l'enceinte NEXO LS2000 avec deux RCF L18P400



Le RCF LF 18P400 :

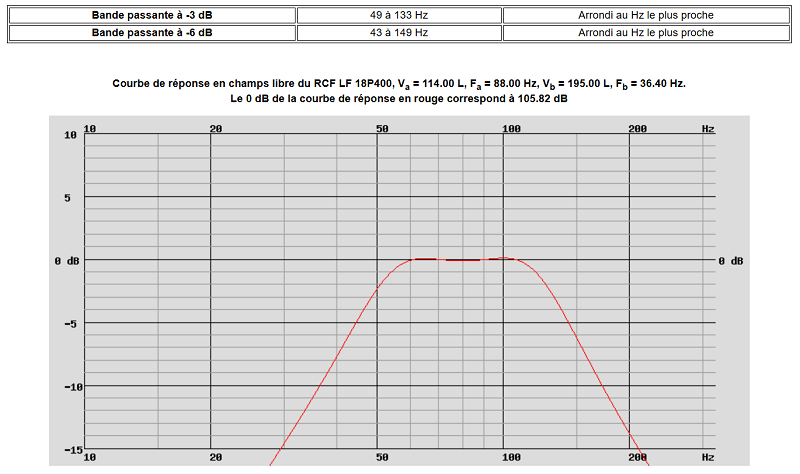

Courbe de réponse de l'enceinte NEXO LS2000 avec deux RCF LF18P400



Le B&C 18 PS 100 :

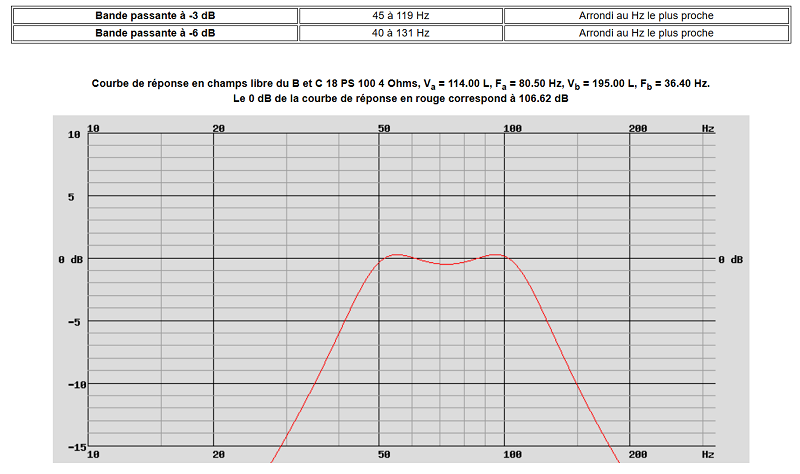

Courbe de réponse de l'enceinte NEXO LS2000 avec deux B&C 18PS100



Le B&C 18 DS 115 :

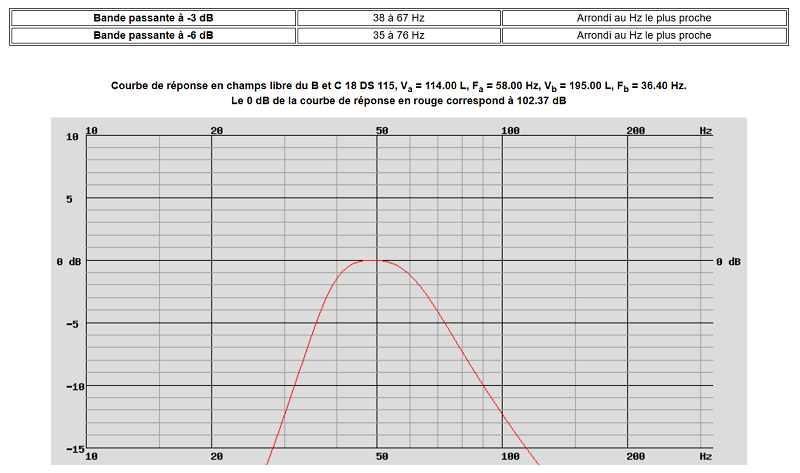

Courbe de réponse de l'enceinte NEXO LS2000 avec deux B&C 18DS115



Retouche de l'évent du petit volume :

L'accord du petit volume est, actuellement, de 109 Hz.
La simulation demande des accords entre 58 et 88 Hz en fonction des haut-parleurs retenus. Baisser la fréquence d'accord, c'est réduire la surface, c'est facile à faire et c'est réversible.

Derrière l'évent du petit volume, il y a une grille qui tient sur des tasseaux.
Après avoir démonté la grille, il est possible de fixer une planche entre les tasseaux, avec une ouverture identique à celle des évents actuels sur la hauteur, et plus petit sur le sens de la largeur.
Cette réduction sur le sens de la largeur sera accompagnée d'une 2e planche vissée sur la première.

L'évent ainsi modifié fera 36 mm de profondeur au lieu de 18 mm actuellement.
Le tableau ci-dessous vous indique les nouvelles largeurs en fonction des accords souhaités.

Outil de calcul des évents, a "Quel accord" en essayant différentes largeurs.

Volume Largeur Hauteur Nombre Surface Profondeur Entraxe K Accord
114.0 L 26.0 cm 14.5 cm 2 754 cm2 1.8 cm 23.9 cm 0.958 109.0 Hz
114.0 L 14.0 cm 14.5 cm 2 406 cm2 3.6 cm 23.9 cm 0.846 88.0 Hz
114.0 L 10.9 cm 14.5 cm 2 316 cm2 3.6 cm 23.9 cm 0.846 82.0 Hz
114.0 L 10.4 cm 14.5 cm 2 302 cm2 3.6 cm 23.9 cm 0.846 81.0 Hz
114.0 L 5.9 cm 14.5 cm 2 171 cm2 3.6 cm 23.9 cm 0.846 68.0 Hz

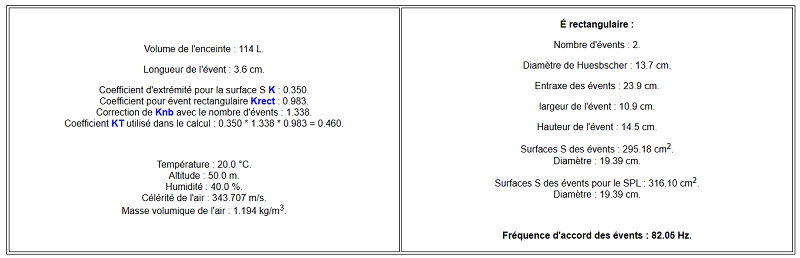

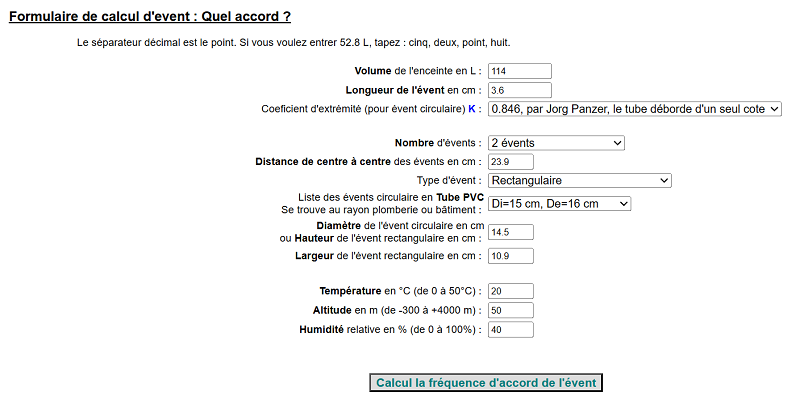

Calcul de l'évent du petit volume

Fréquence d'accord de l'évent du petit volume



Évent actuel :

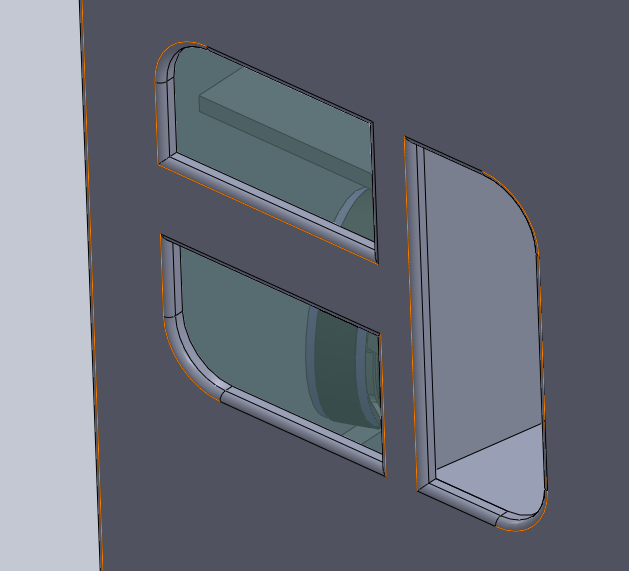

Event actuel du petit volume



Modification de l'évent en 3 planches :

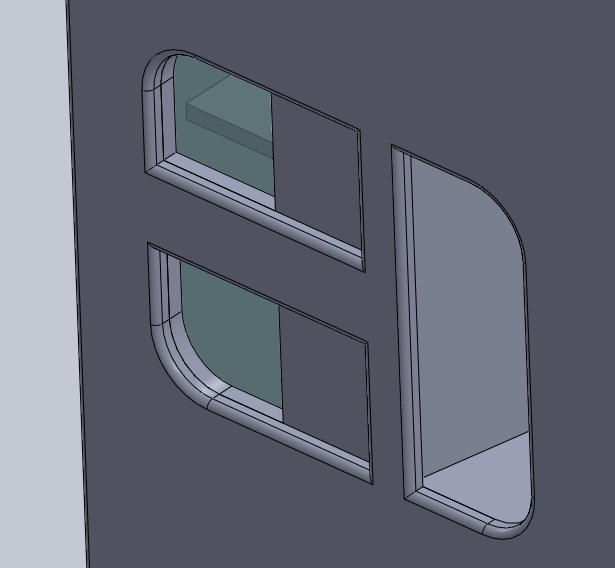

Retouche de l'évent actuel du petit volume, 1ere planche

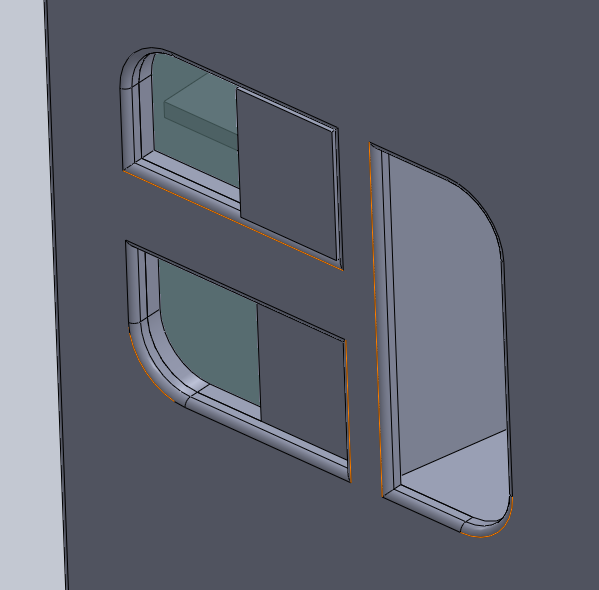

Retouche de l'évent actuel du petit volume, 2e planche

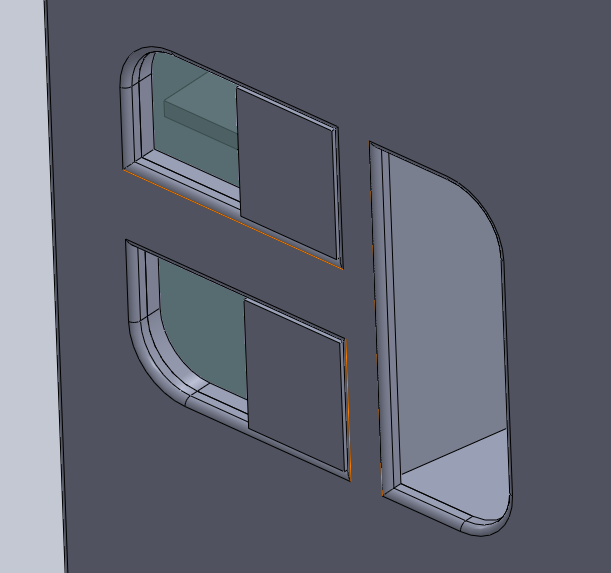

Retouche de l'évent actuel du petit volume, 3e planche



Il faudra un peu de mastic pour combler l'ancien rayon, mais ça n'importe quel bricoleur sait faire.
Vous pouvez réduire la surface de l'évent du côté des deux grands rayons, je l'ai dessinée de l'autre côté, c'est pareil...
Enfin vous préférerez peut-être à l'écoute un évent de surface plus grande, c'est de la mise au point, la solution le permet en gardant une scie sauteuse sous la main.
