1-3-2-6 : Une aide pour la mesure des paramètres T&S :

Mise à jour : 19 mars 2025, Antidote 12.



Pourquoi ?

Vous êtes quelques-uns à avoir un projet de construction d'enceinte, sans avoir le matériel pour la mesure des paramètres T&S.
Si vous achetez des haut-parleurs neufs, vous prendrez probablement les T&S du fabricant, en sachant que ce sont des paramètres mesurés sur une moyenne de plusieurs haut-parleurs, et que ce ne sont pas exactement les paramètres de vos haut-parleurs.
D'autre part, certains fabricants changent les T&S au fil des ans, et vous ne savez pas si les haut-parleurs achetés ont les anciens ou les nouveaux paramètres.
Avec un peu de chance, vous aurez un haut-parleur avec les anciens paramètres, et un autre avec les nouveaux.

Il y a un besoin réel de mesurer les T&S de vos haut-parleurs réels.



Le principe :

En haut à droite de chaque page, il y a un lien "Faire un don PayPal" que j'avais prévu pour payer l'hébergement et le HTTPS du site.
Vous avez été généreux les cinq premiers mois, et aussi les suivants, j'ai reçu plus que ce don j'avais besoin.
J'ai décidé d'acheter, avec le reste d'argent reçu, un DATS V3 et une petite balance avec les masses d'étalonnage, pour pouvoir mesurer les paramètres T&S des haut-parleurs.

L'idée est de mesurer les T&S de vos haut-parleurs, sans vous demander un centime pour cela, mais avec les frais de port aller et retour à votre charge.
Vous avez été généreux sur les dons, je vous rends la pareille avec un service dont vous avez peut-être besoin.
Nous sommes dans un cercle vertueux, où ce ne sont pas forcément les mêmes qui ont fait les dons de ceux qui profiteront du service, mais le système fonctionne dans l'intérêt de tous.

Je ne pense pas que je serai critiqué sur ce point.



Comment :

Nous nous mettons d'accord au préalable par email, je ne suis pas disponible tout le temps.
Nous pouvons écarter les périodes de vacances scolaires, mon épouse sera en vacances, je n'aurai pas le temps et je ne serai probablement pas chez moi.

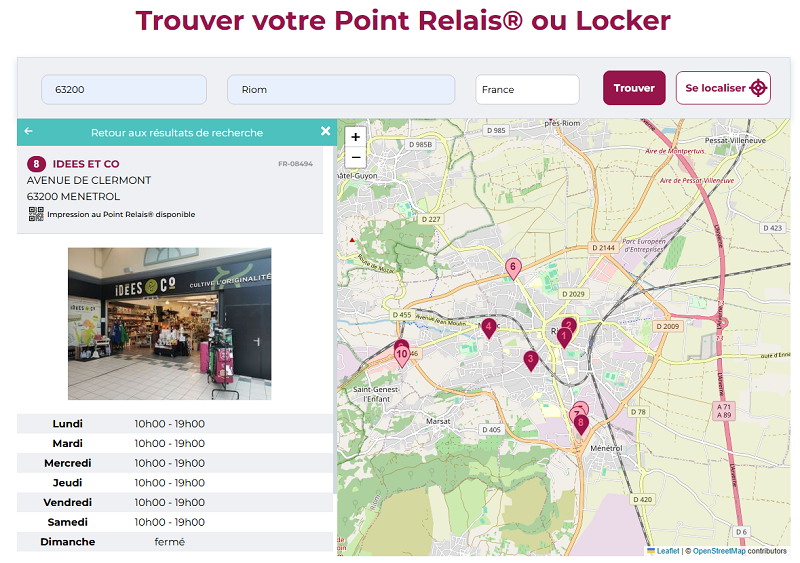

Vous envoyez le colis avec vos haut-parleurs par Mondial-Relay, ils arriveront dans le point relais indiqué ci-dessous.
Les haut-parleurs pèsent, il me faut un point relais avec un parking et des horaires d'ouverture pratiques.
J'ai "mon" point relais, le 8, dans la galerie marchande d'un hyper marché, ce n'est pas le plus proche de chez moi, puisque les points relais 1 et 2 sont plus proches, c'est de loin le plus pratique.

Je vous enverrai par mail mes coordonnées personnelles, coordonnées que je ne veux pas mettre en clair dans un chapitre du site.
Ces coordonnées sont nom et prénom, adresse, téléphone et adresse mail : dome.acoustique@gmail.com.



Je vais commencer par roder votre haut-parleur en respectant la méthode AUDAX, rodage de 20 minutes à 4 watts à la Fs mesurée.
Je fais la mesure des haut-parleurs, et vous envoie les photos et le résultat des mesures.
Dans les résultats, il y aura les fichiers .ZMA pour entrer dans un logiciel de simulation.
Je rentrerai les T&S dans ma base de données haut-parleurs.
Je vous ferai des propositions pour la bonne utilisation des haut-parleurs, ce que je fais très régulièrement aujourd'hui avec les T&S des fabricants.

Je refais le colis pour le retour, avec ci nécessaire les améliorations que demande "mon standard".
Si vous utilisez les boîtes du fabricant, ce ne sera qu'un peu de scotch !
Par contre, deux boîtes du fabricant dans un grand carton peuvent demander un calage plus soigné.
Entourer les haut-parleurs d'un film plastique alimentaire transparent les protège bien des poussières.

Je vous demanderai de m'envoyer par email le PDF de Mondial-Relay pour le retour, et j'irai déposer le colis dans le même point relais.
Si nécessaire je prends un diable pour transporter le colis de mon coffre de voiture au point relai, c'est inutile pour des 13 cm, c'est indispensable pour des 38 cm !



Plus de service ?

Je n'ai pas eu de demande dans ce sens, mais les mesures des T&S pourraient être accompagnées de la mesure de la courbe de réponse et de la phase acoustique sur un baffle plan.
À ce jour je n'ai pas le baffle plan, mais sa création ne sera pas longue, et vous êtes tous généreux sur le don par PayPal.
Qui fera la première demande ?

En allant encore plus loin, si vos haut-parleurs de grave ou grave médium sont accompagnés du tweeter, que je mesure l'impédance et la réponse des quatre haut-parleurs, que je rentre les .zma et les .frd dans un logiciel de simulation des filtres passifs tels que XSim ou VituixCAD2, vous pouvez avoir comme réponse l'enceinte "idéale" et le filtre passif à utiliser.
Là, par contre, le service ne sera peut-être plus totalement gratuit, parce que j'ai du travail pour le faire.



Vous êtes informé :

Tout au long du processus, réception du colis, ouverture, mesures, utilisation du haut-parleur, emballage, expédition.
Je garde une copie des mesures dans un répertoire à votre prénom, associé à la référence du haut-parleur, ainsi je m'y retrouve.



Qui en a profité ?

À ce jour, six internautes :

• Une paire de 21 cm, HM21LB37BCE AUDAX.
• Un 38 cm sans marque pour sono ou guitare.
• Le haut-parleur de 31 cm d'un caisson de grave KLISPCH SPL-120.
• Une paire de 10 cm, SP-8/4SQS MONACOR.
• Une paire de 17 cm, 128560 BOSE.
• Une paire de 25 cm, 10BR60 V2 BEYMA.

Il faut de 7 à 9 jours pour que les haut-parleurs reviennent chez vous mesurés, je prends la date de dépose à votre point Mondial-Relay comme date de départ.



Ce qui est mesuré :

L'internaute qui m'a demandé de mesurer les MONACOR SP-8/4SQS, m'a ensuite demandé des explications sur ce que j'avais fait, et comment je l'avais fait.
Si un internaute a posé la question, vous vous la posez aussi probablement.
Autant mettre la réponse dans le chapitre, pour qu'elle profite à tous.

La mesure des paramètres de THIELE et SMALL, (T&S), se fait en deux fois :

• Une mesure le haut-parleur à vide pour avoir Fs, Re, Qms, Qes, Qts et Sd.
• Une mesure avec une masse ajoutée pour avoir Mms, Vas et BL.

Le détail des calculs est fait pas à pas sur 5 pages.
Je mesure avec un DATS V3, qui fait les mesures en deux fois, une fois à vide, une fois avec une masse ajoutée.
Le DATS V3 est bien sûr calibré avant l'utilisation.

La première mesure du haut-parleur à vide est doublée, une fois avec l'axe vertical, une fois avec l'axe horizontal.
Après avoir vérifié que les deux ne sont pas significativement différents, la deuxième mesure est faite avec l'axe vertical, parce que c'est beaucoup plus simple.
La masse ajoutée est faite avec des petits cailloux pris dans l'allée du jardin, cailloux lavés et séchés avant utilisation.
Non, ils ne vibrent pas, ils suivent bien la membrane à Fra.
J'avais des billes en verre à la place des cailloux, je les ai perdues.



Le colis de transport :

Le cas qui va le mieux est quand vous avez les boîtes du fabricant, que vous utilisez pour le transport.
Le cas qui va le moins bien est quand vous n'avez rien, et qu'il faut concevoir une solution d'emballage.
Le cas s'est produit pour l'un d'entre vous, qui avait démonté deux haut-parleurs d'une enceinte du commerce.

Les deux haut-parleurs ont été vissés de part et d'autre d'une planche, avec des tasseaux dans deux angles opposés pour qu'ils soient dans les coins du carton.
Sur le plan théorique, cette idée est bonne.
Mais la meilleure idée n'est bonne qu'avec une réalisation irréprochable !

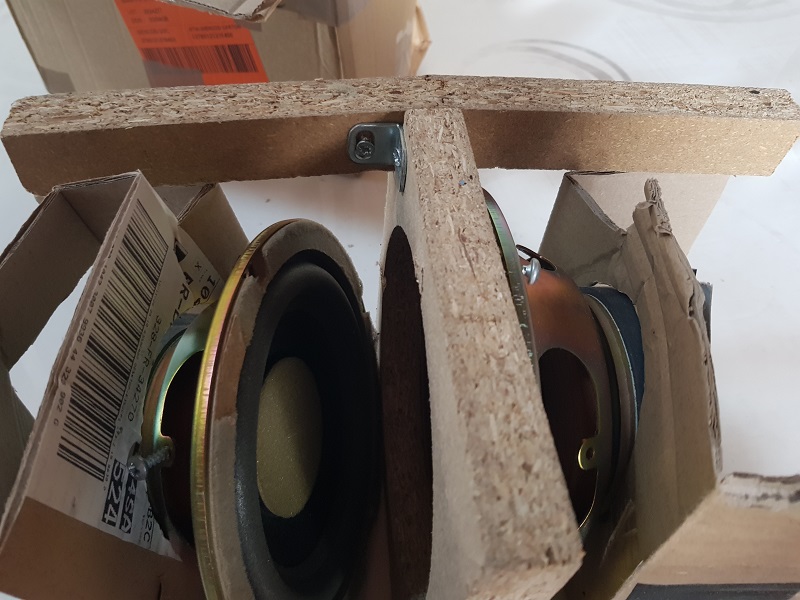

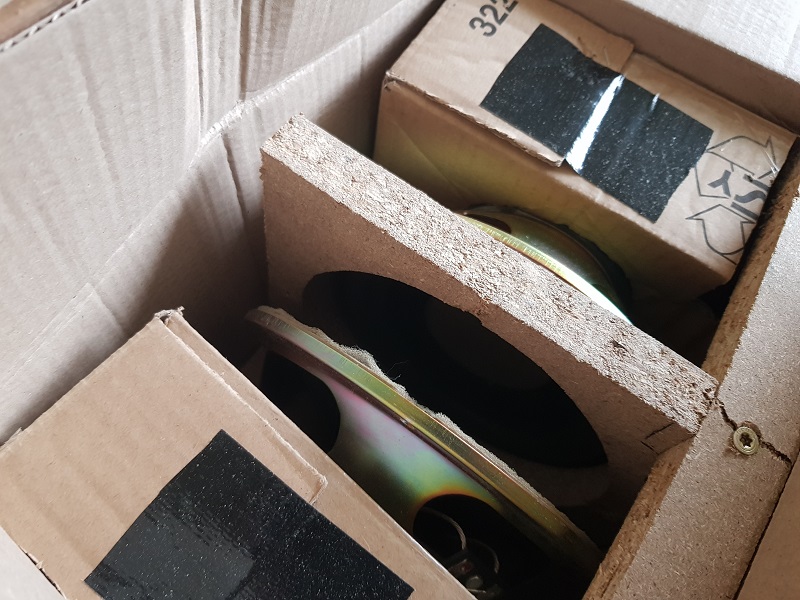

Ce que j'ai reçu :



Les transporteurs manquent de douceur dans la manipulation des colis, ils sont des vrais bourrins, nous devons faire avec.

La fixation d'un haut-parleur n'a pas tenu, parce que les vis à bois étaient vissées sur une longueur trop courte dans l'agglo de la planche, les 4 vis ont été arrachées.
Les vis étaient dans la partie la plus fine de la planche en agglo, il n'y avait pas assez de résistance dans le bois autour.
Le tasseau était un morceau d'agglo qui s'est cassé.
C'est le carton autour de l'aimant qui a tenu le haut-parleur gauche.

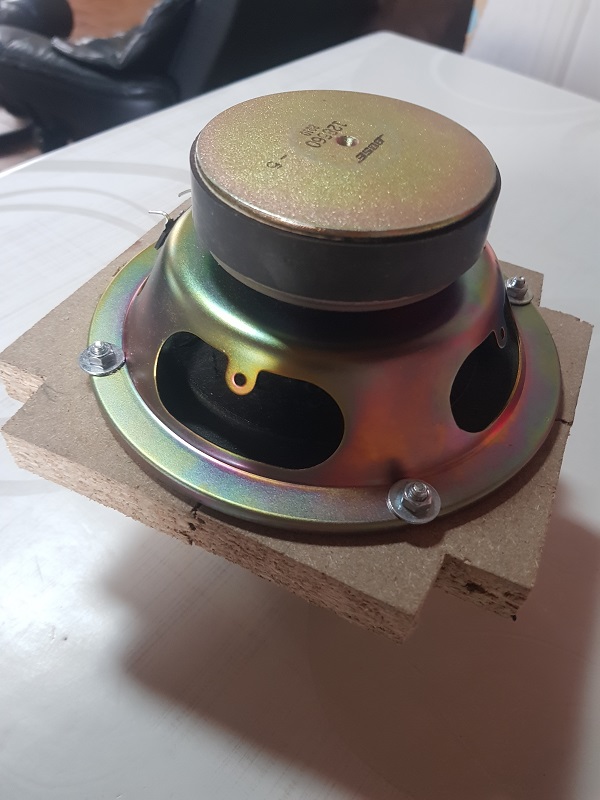

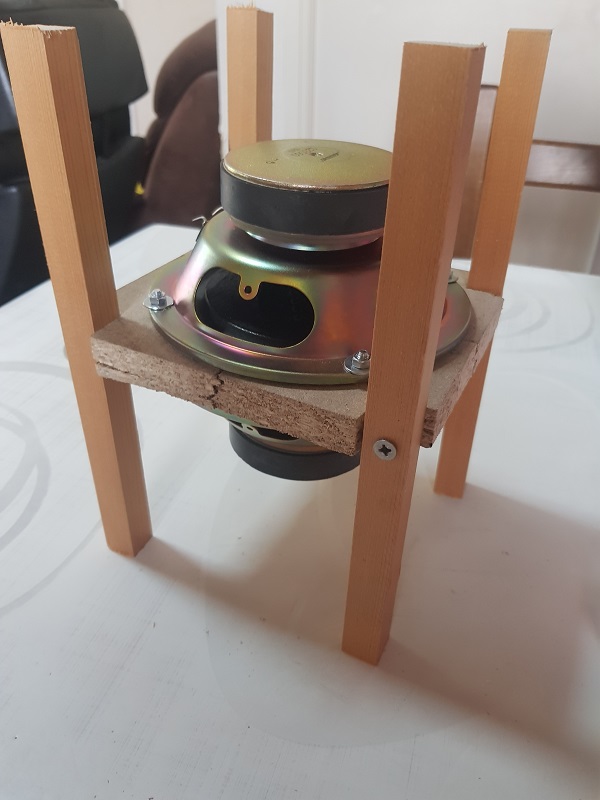

Ce que j'ai fait pour le retour :



Quand j'ai ajouté deux encoches pour deux tasseaux de plus, la planche s'est cassée en 3 morceaux.
Ce sont les haut-parleurs qui tiennent la planche, j'ai utilisé 4 boulons M5 traversants, avec rondelles et écrous.
Pour qu'un haut-parleur soit arraché, les 4 vis doivent casser, ce qui est parfaitement improbable.
Pour casser une vis M6 de bonne qualité, il faut 1 tonne en traction !

Les trous pour les vis sont placés dans une zone où il y a de la matière dans la planche, pas dans les parties les plus fines.
Les tasseaux sont des vrais tasseaux, qui ne casseront pas au premier choc. Il y a 4 tasseaux et pas 2.

Hors photos, j'ai ajouté des cartons entre la fin de l'aimant et le carton d'emballage, pour qu'en cas de choc ce ne soient pas les tasseaux qui reprennent l'effort.
Le carton extérieur a été très soigneusement scotché, c'est le scotch qui tient l'ensemble bien fermé, c'est le scotch qui prendra les efforts des chocs.
L'employé qui a pris le colis pour le retour a dit "voilà un colis bien fait", il n'a vu que l'extérieur, c'est "mon standard".

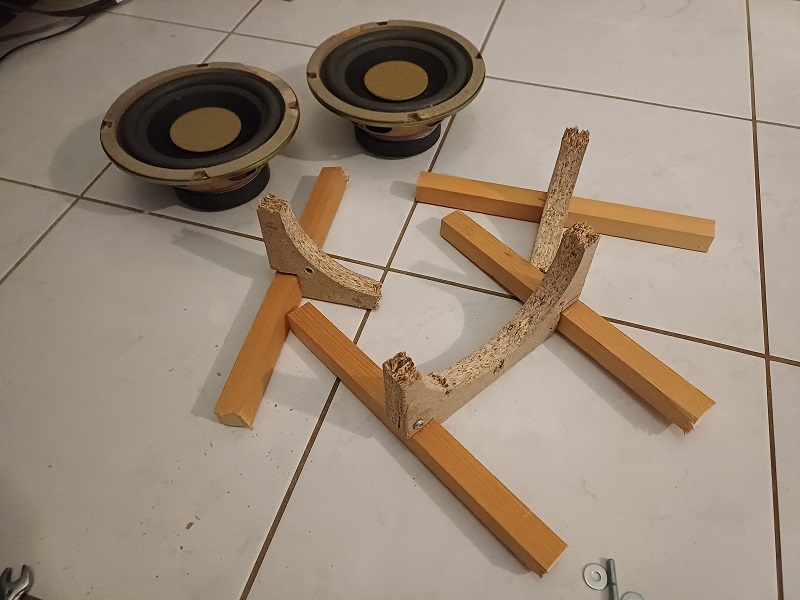

Ce qui est arrivé chez l'internaute :

Après démontage, la planche s'est remise en 3 morceaux, telle qu'elle était en partant de chez moi.
Les tasseaux ont parfaitement tenu, les haut-parleurs sont en parfait état.



Avec un peu de soin dans l'emballage, vos haut-parleurs supporteront sans problème l'aller-retour chez moi pour la mesure des paramètres de THIELE et SMALL.
Si vous avez un doute, envoyez une photo avant l'envoi, je vous dirai ce que j'en pense.
Des vis de fixations trop courtes ne se voient pas, je vous demanderai des boulons traversants.

Je suis resté en très bons termes avec l'internaute, j'ai apprécié son accord pour compléter ce chapitre avec un exemple concret et des photos.
Je lui ai indiqué comment utiliser au mieux ses haut-parleurs, une paire d'enceintes 1/4 d'onde a été réalisée.



Un raccourci rapide :

À une extrémité de la chaîne, les uns ont fait un don PayPal.
À l'autre extrémité, un internaute a réalisé l'enceinte qui convient exactement à son haut-parleur.
J'ai l'immense satisfaction d'être au milieu de tout ça, d'être le chaînon qui relie le tout.
Ce sont ces satisfactions qui me font continuer.
