2-6-2-4 : Simulateur théorique de filtres JMLC à 2 voies, 2/2

Mise à jour : 5 septembre 2026, Antidote 11.



Avec les valeurs proposées par défaut, filtre Quasi optimal à 18 dB/octave à 630 Hz, avec un raccord à -5 dB, et un délai sur les aigus.
Si vous avez changé les valeurs en page 1/2, ne tenez plus compte de cette description.

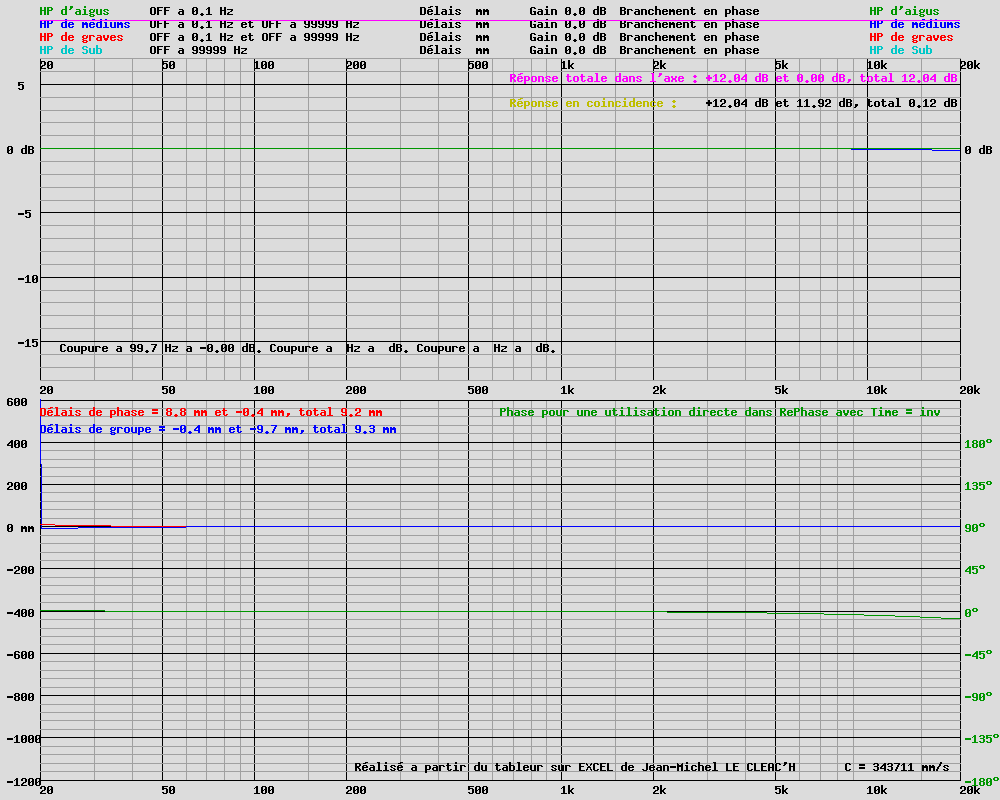

Interprétation de la simulation :

• La courbe rose, la réponse totale dans l'axe, doit rester aussi proche que possible du 0 dB.
• La courbe jaune, la réponse en coïncidence, doit rester aussi proche que possible de la réponse totale dans l'axe pour éviter une signature sonore.
  Les explications sur la réponse en coïncidence.
• Les courbes de délais de phase et de groupe doivent rester aussi proches que possible du 0 mm.
  Plus vous vous éloignez du 0 mm, moins l'écoute est bonne.
• La réponse sur un signal carré sera ce qu'elle sera si vous respectez les trois premiers points.

La seule courbe rose, la réponse totale dans l'axe, bien linéaire à 0 dB ne suffit pas pour faire un bon filtre.

Il n'y a pas de secret, pour garder les délais à 0 mm, et avoir une réponse sur un signal carré pratiquement idéale, il faut filtrer à 6 dB/octave, ou utiliser un haut-parleur relais.
La réponse en coïncidence, la courbe jaune, ne sera pas bonne.
Si vous privilégiez la réponse en coïncidence, en limitant les variations sur les deux courbes de délais, alors la réponse sur un signal carré ne sera pas bonne.
La perfection n'est pas de ce monde, il n'y a pas de solution idéale sur tous les critères.



Hypothèses de la simulation :

Ce simulateur fonctionne sur deux hypothèses qu'il n'est pas inutile de rappeler :

• La bande passante des haut-parleurs est infinie, avec une phase acoustique nulle.
  (Pour les signaux carrés, l'infini est limité à 198450 Hz, avec pas moins de 2835 valeurs calculées à 70 Hz, et seulement 18 à 5670 Hz.)
• Les haut-parleurs sont assimilables à une résistance pure, avec une phase électrique nulle, lorsqu'ils sont filtrés en passif.

Si les hypothèses ne sont pas vérifiées, la simulation est "plus ou moins" fausse.
