2-6-6-5 : Correction de la courbe de réponse RLC parallèle, 2/2.

Mise à jour : 5 septembre 2026, Antidote 11.



Retour à la page précédente, avec le La correction de courbe de réponse RLC parallèle, 1/2.
Si vous êtes arrivé avec un lien direct sur cette page, vous avez des valeurs de calcul par défaut.



Les résultats ci-dessous n'auraient jamais vu le jour sans l'aide de la feuille EXCEL d'un internaute, qui m'a explicitement demandé à ne pas être cité.
Je n'ai fait que transposer les formules en PHP (ce qui n'est pas aussi simple que cela), et assurer l'ergonomie habituelle de ce site.
Tout le savoir revient à l'internaute qui m'a aidé...

La courbe ci-dessous est une courbe théorique qui correspond à un filtre actif ou a un filtre passif sur une résistance pure.
Avec un haut-parleur qui a des variations d'impédance, une phase électrique et acoustique qui varient avec la fréquence, une courbe de réponse pas toujours parfaitement linéaire, les résultats peuvent être tout autre.
Même avec ces limitations, la courbe ci-dessous est intéressante pour visualiser la correction.

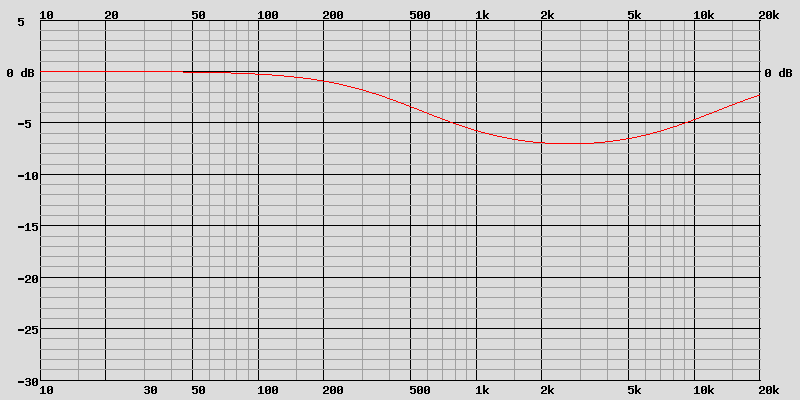

Correction de la courbe de réponse .



Calcul de votre correcteur RLC :

R = 10.00 Ohms.

L = 2.00 mH.

C = 1.80 uF.

Impédance du HP = 8.00 Ohms.



Atténuation maximale = -7.04 dB.

Fréquence centrale de la correction = 2652.6 Hz.

Coefficient Q de la correction = 0.09.

Bande passante à -3 dB du maximum d'atténuation de --- Hz à --- Hz. --- 28736.31 Hz.
